Em relação aos elementos de um projeto, correlacione os elementos às suas respectivas definições, e assinale a opção que apresenta a sequência correta.

ELEMENTOS

I - Planta de situação

II - Planta de locação

III- Planta de edificação

IV - Corte

V - Fachada

DEFINIÇÕES

( ) Planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.

( ) Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

( ) Representação gráfica de planos externos da edificação.

( ) Vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários.

Analise a figura a seguir.

Quantos tijolos são necessários para fazer uma parede de meia vez de alvenaria com dimensões de 15 m de comprimento, 12 cm de largura e 3,6m de altura, utilizando o tijolo da figura acima (tijolo furado de oito furos, cujas dimensões são: 30,0 x 18,0 x 12,0 cm) e desprezando a argamassa de assentamento?

Considere que uma piscina de 50x20x2m deverá ser construída para treinamento dos militares da Marinha. Sabendo-se que o índice de empolamento é de 1.4 e que a caçamba do caminhão que transportará o material da escavação tem um volume de 10m', qual é o número de viagens que este caminhão deverá fazer para transportar todo o material?

Como se denomina a etapa na qual ocorre a definição do partido arquitetônico e dos elementos construtivos, considerando os projetos complementares (estrutura, instalações etc.), em que o projeto deve receber aprovação final do cliente e dos órgãos oficiais envolvidos e possibilitar a contratação da obra?

Utilizando uma régua graduada em centímetros, foram lidos numa planta em escala 1:20, como cotas internas de uma sala retangular, os valores 20,40 cm X 26,50 cm de piso e 15,00 cm de altura. Qual é o perímetro real, em metros, da sala?

Em relação à geometria espacial, assinale a opção correta.

Analise as figuras a seguir.

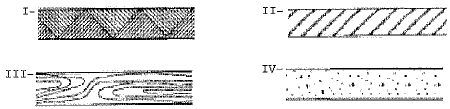

A norma NBR 6492:1994, especifica determinadas convenções para representação gráfica dos materiais de construção mais usados. As figuras acima apresentam quatro desses materiais. Assinale a opção que contém os quatro materiais apresentados nessas figuras.

Na representação do desenho de arquitetura as cores usualmente utilizadas para alvenaria a construir, manter e demolir, respectivamente, são:

Analise a figura a seguir.

A figura acima representa um cilindro equilátero. Sabendo que r = 10cm e H = 3, qual é o volume do cilindro?

Como se denomina a peça de madeira que é usada para fixação da folha da esquadria na alvenaria e que tem a mesma largura que a parede?
