Uma fonte de tensão contínua tem corrente de curto-circuito igual a 10A e pode fornecer, na máxima transferência de potência, 250W a uma carga. Qual é o rendimento da fonte quando ela alimentar uma carga resistiva de 400?

Assinale a opção que apresenta os três grupos distintos a que, basicamente, pertencem as lâmpadas elétricas.

Os dados de projeto de uma bomba de incêndio requerem um motor de indução, trifásico, de 440V e 60Hz, que estabeleça em seu eixo motriz uma rotação de aproximadamente lS00rpm, quando testado em vazio, e de no mínimo 1710rpm, quando testado em plena carga. Portanto, o número de polos e o escorregamento (S) máximo admissível deste motor são:

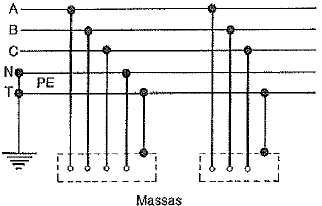

Analise a figura abaixo.

As redes de distribuição são classificadas segundo diversos esquemas de aterramento que diferem entre si em função da situação da alimentação e das massas em relação à terra. Os diferentes sistemas são classificados de acordo com um código de letras. Assinale a opção que apresenta o código da ligação representada na figura acima.

Em qualquer instalação elétrica, raramente, utilizam-se todos os pontos de luz ou tomadas de corrente ao mesmo tempo. No projeto de uma instalação elétrica, como se denomina o fator em que deve ser multiplicada a potência instalada para se estimar a potência que realmente será utilizada?

Qual é o índice de proteção do invólucro metálico mais adequado para um motor de indução, que deverá ser instalado numa área industrial sujeita a pingos de água na vertical e protegido contra penetração de corpos estranhos com dimensões acima de lmm?

Qual é a tensão encontrada entre os terminais de um capacitar com carga igual a 50μC e energia armazenada de 600μJ?

Como se denomina a ligação de estruturas ou instalações com a terra que tem o objetivo de estabelecer uma referência para a rede elétrica e permitir o fluxo para a terra de correntes elétricas de naturezas diversas, tais como: correntes de raios e descargas eletrostáticas?

Analise o circuito a seguir.

O circuito série paralelo representado acima é alimentado por uma fonte de tensão ideal. Logo, para R>0, a resistência equivalente do circuito, a corrente I e a potência total dissipada valem, respectivamente:

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Ao longo de um corredor, pode-se acionar o mesmo ponto de luz por meio de três interruptores distintos. O projeto do acionamento desse ponto de luz prevê a combinação de um interruptor e dois interruptores .
