Observe a figura abaixo.

A figura acima representa uma arruela de

Observe o desenho abaixo.

O desenho acima representa uma arruela

Observe a figura abaixo.

A figura acima ilustra um parafuso

Observe o desenho a seguir.

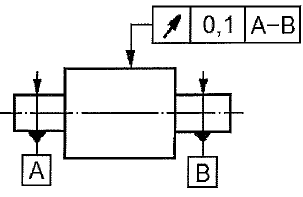

De acordo com a Norma NBR 6409, o tipo de tolerância geométrica indicada no desenho acima é a de batimento

De acordo com a Norma NBR 10067, analise as afirmativas abaixo.

I - As seções podem ser rebatidas dentro ou fora da vista.

II - A seção desenhada fora da vista pode ser posicionada próxima à vista e ligada a ela por meio de linha estreita traço-ponto.

III- As seções podem ser sucessivas.

Assinale a opção correta.

Analise a figura a seguir.

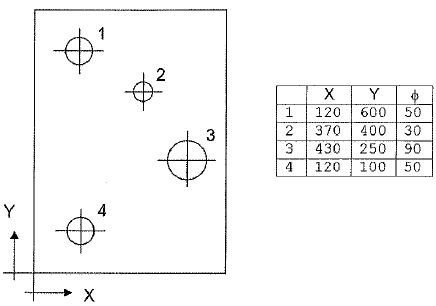

De acordo com a norma NBR 10126, a figura acima representa uma cotagem

Analise a figura a seguir.

A figura acima representa a vista frontal de uma peça. Assinale a opção que corresponde ao corte longitudinal dessa peça.

Analise a figura a seguir.

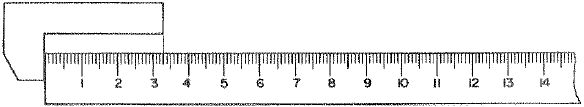

Assinale obtida graduada a opção que apresenta o valor, em mm, da leitura na medição de uma peça, utilizando-se uma régua (escala), representada na figura acima.

Observe a figura a seguir.

A figura acima representa um parafuso

Analise as figuras a seguir.

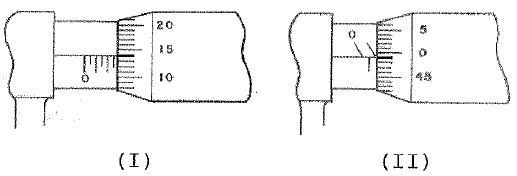

Assinale a opção que apresenta o valor, em mm, das leituras representadas nas figuras acima, sendo essas leituras obtidas na medição de uma peça por meio de um micrômetro com precisão de 0,01 mm.
