Analise a figura a seguir.

De acordo com a Norma NBR 8404, cada uma das letras da figura acima representa uma indicação do estado da superfície de uma peça.

Qual é a letra que representa a indicação do valor da rugosidade Ra, em μm, ou a classe de rugosidade Nl até N12?

Observe o desenho abaixo.

O desenho acima representa um parafuso

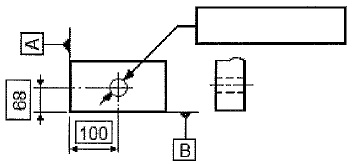

Considere a figura abaixo.

De acordo com a Norma NBR 6409, assinale a opção que apresenta a indicação de tolerância geométrica que define que a linha de centro do furo deve estar contida dentro de um cilíndrico de diâmetro 0,02 mm e com linha de centro na posição teórica do furo.

Analise a figura abaixo.

A figura acima representa uma arruela

Observe a figura abaixo.

Assinale a opção que apresenta o tipo de arruela representado na figura acima.

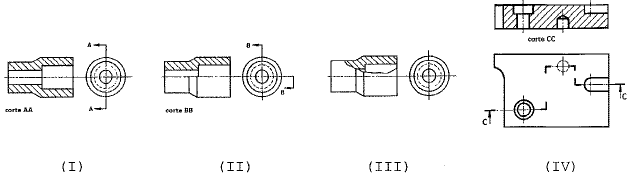

Analise as figuras a abaixo.

De acordo com a Norma NBR 10067, qual é o tipo de corte executado nas peças representadas nas figuras I, II, III e IV, respectivamente?

De acordo com a Norma NBR 12298, analise as afirmativas abaixo.

I - As hachuras, em uma mesma peça, são feitas sempre numa mesma direção.

II - As hachuras, nos desenhos de conjunto, em peças adjacentes, devem ser feitas em direções opostas ou espaçamentos diferentes.

III- As hachuras são formadas por linhas inclinadas a 60º em relação às linhas principais do contorno ou aos eixos de simetria.

Assinale a opção correta.

Qual dos itens a seguir NÃO é obrigatório constar na legenda de titulação e numeração dos desenhos, de acordo com a NBR 6492:1994?

Analise a figura a seguir.

Na rampa representada em vista, na figura acima, qual é o valor de "x", em metros, para que sua inclinação seja de 8%?

De acordo com a NBR 6492/1994, na Fase de Projeto Executivo, os cortes devem conter os seguintes itens, EXCETO:
