Segundo Creder (2007), qual a quantidade máxima de condutores, com seção nominal de 1,5 mm², que se permite passar por dentro de um eletroduto rígido de PVC de diâmetro nominal de 20mm?

Em instalações hidrossanitárias, qual é o nome dado à tubulação destinada a escoar os eventuais excessos de água dos reservatórios e caixas de descarga?

Um Técnico em Desenho de Arquitetura foi incumbido de realizar o levantamento da área de uma caixa d'água em forma de cilindro, cuja altura é h = 1 0,00m e o diâmetro das bases é d = 4,00m, de forma a possibilitar a pintura das suas paredes e bases externas. Sendo assim, a área total da caixa d'água, em metros quadrados, é:

Dado: !$ \pi !$=3, 14

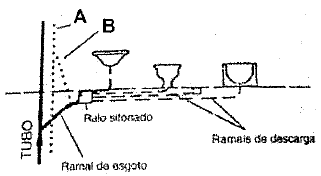

Observe a figura abaixo.

A figura acima é a representação em elevação de uma instalação de esgoto sanitário. Os elementos indicados pelas letras A e B são, respectivamente:

A forma da escada é determinada por fatores estéticos e pelo espaço disponível para sua construção. Sendo assim, observe a figura abaixo:

A escada representada na figura acima é do tipo

Calcule o volume, em litros, da reserva de incêndio de um reservatório em forma de paralelepípedo retângulo, cujas dimensões são 10, 20 e 5 metros, sabendo-se que essa reserva de incêndio corresponde a 20% do volume total de água armazenado, e assinale a opção correta.

Um dos serviços iniciais para implantação de uma obra é o de movimentação de terra. Com relação a esse serviço, pode-se afirmar que o termo empolamento significa

Observe a figura a seguir.

A Sombra de um prédio, num terreno plano, a uma determinada hora do dia, mede 15 metros. Nesse mesmo instante, próximo ao prédio, a sombra de um poste de 5 metros de altura mede 3 metros, como mostra a figura acima.

Sendo assim, a altura do prédio, em metros, é:

Considere a definição a baixo:

"Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal."

Segundo a NBR-06492:1994 - Representação de Projetos de Arquitetura, a definição acima é referente a qual representação gráfica?

Observe a figura a seguir.

Na figura acima, as frentes para a rua A dos quarteirões I e II medem, respectivamente, 200m e 150m, e a frente do quarteirão I para a rua B mede 20m a mais do que a frente do quarteirão II para a mesma rua. Sendo assim, pode-se afirmar que a medida, em metros, da frente do menor dos dois quarteirões para a rua B é:
