A linha que, no corte parcial, separa a parte cortada da parte não cortada é denominada linha

Observe a figura a seguir.

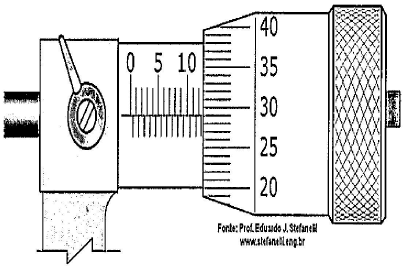

Faça a leitura da medida indicada no micrômetro de resolução de 0,01 mm representado na figura acima e assinale a opção que apresenta essa medida corretamente.

Qual a composição de gás que pode ser utilizada num processo de soldagem a arco elétrico com eletrodo consumível de arame maciço sob proteção gasosa com gás inerte (MIG)?

Um navio está navegando com banda de 2º e sem trim. Sendo assim, é correto afirmar que esse navio está navegando

Observe a figura a seguir.

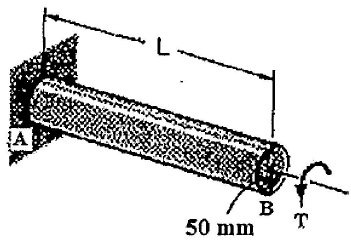

Na figura acima, a barra AB, de seção circular, possui diâmetro d = 50 mm, comprimento L = 2 m e um torque T = 300 N.m que é aplicado à barra na direção axial. Sabendo-se que o módulo de elasticidade ao cisalhamento do material (G_aço) é igual a 80 GPa e que o momento de inércia polar do circulo é igual a !$ (\pi d^4)/32 !$, determine o valor aproximado do ângulo de torção na extremidade B e assinale a opção correta.

Com relação às Sociedades Classificadoras, analise as seguintes afirmativas.

I. Os navios são classificados para fins de seguro, pagamento de taxas e para informações de interesse dos armadores, fretadores, compradores e comerciantes em geral, As diferentes classes são designadas por símbolos.

II. São entidades que pertencem ao governo de seu país, isto é, não são de caráter privado, e são destinadas a classificar, registrar e fiscalizar a construção de navios mercantes, embora as regras não sejam as mesmas de uma Sociedade Classificadora para outra.

III. Podem prestar serviços não somente aos navios do próprio país mas também aos navios estrangeiros.

Assinale a opção correta.

Com relação aos conceitos de metrologia e calibração, assinale a opção correta.

No processo de fabricação da estrutura de um navio, são utilizados diferentes tipos de desenhos. Sendo assim, o desenho que apresenta de forma simplificada todas as chapas que compõem o casco do navio é o Plano de

Observe a curva “Tensão x Deformação” a seguir, obtida num ensaio de tração de um corpo metálico.

Com base na figura acima, sabendo-se que uma tensão de 250 MPa aplicada ao corpo gera uma deformação (!$ ε !$) de 0,1% e que a tensão de escoamento (!$ σ_E !$) é igual a 350 MPa, assinale a opção que apresenta, respectivamente, o valor do módulo de Young do material e a posição na curva que representa o limite de resistência atingido durante o ensaio.

Observe a figura a seguir.

Com base nessa figura, calcule a coordenada (x,y) do centroide da área da seção em L e assinale a opção correta.
