Determine a frequência de corte de um amplificador operacional com valores de B1= 1MHz e A_vd= 400V/mV e assinale a opção correta.

Observe o quadro abaixo.

Com base nos dados acima, calcule a tensão nominal de um diodo zener fairchild 1N961, em temperatura de 98'C, e assinale a opção correta.

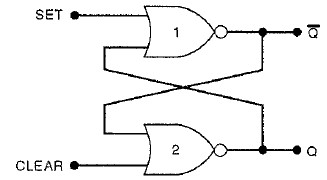

Observe o circuito abaixo:

É correto afirmar que esse circuito:

Assinale a opção que apresenta o dispositivo semicondutor que opera na região de ruptura e geralmente utiliza o silício em sua fabricação.

Assinale a opção que apresenta o resultado da operação EFFF -2DOO.

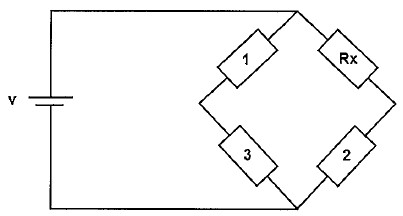

Observe o circuito abaixo na configuração de Ponte de Wheatstone e considerando que a ponte está equilibrada, qual é o valor, em ohms, da resistência R_x, sendo os valores das resistências 1, 2 e 3, respectivamente 20 !$ Ω !$, 2 !$ Ω !$ e 8!$ Ω !$?

Assinale a opção que apresenta o número octal representado por 536₈, no sistema binário.

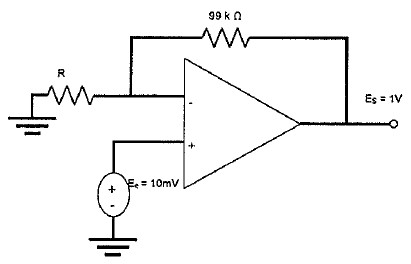

Observe o circuito abaixo.

Com base no circuito acima, calcule o valor do resisor R e assinale a opção correta.

Assinale a opção que apresenta corretamente a quantidade e os tipos de realimentação negativa em um amplificador operacional, respectivamente.

Assinale a opção que apresenta o número decimal 512 no sistema de numeração octal.
