As ligações rosqueadas são um dos mais antigos meios de ligação usados para tubos. Para a ligação das varas de tubo entre si, empregam-se dois tipos de peças: as luvas e uniões, todas com rosca interna para acoplar com a rosca externa da extremidade dos tubos. Sendo assim, recomendam-se, para tubulações de qualquer tipo de aço, de acordo com a prática industrial usual:

Observe a figura abaixo.

Na figura representada acima, uma chaveta de comprimento L e largura b sofre a ação de uma força tangencial F. Calcule a tensão de cisalhamento na chaveta e assinale a opção correta.

A deformação plástica resultante do trabalho mecânico a frio abaixo da temperatura de recristalização, ainda que superior à ambiente, provoca o chamado fenômeno de encruamento, cujos efeitos são traduzidos por uma deformação da estrutura cristalina e modificação das propriedades mecânicas do material. Sendo assim, é correto afirmar que o material, após sofrer um encruamento, apresentará:

Correlacione as classificações das tubulações com suas funções e assinale a opção correta.

CLASSIFICAÇÃO

I- Transmissão hidráulica

II- Processo

III- Instrumentação

IV- Drenagem

V- Utilidades

FUNÇÃO

( )Tubulações dos fluidos que constituem a finalidade básica da indústria.

( )Tubulações de fluidos auxiliares nas indústrias.

( )Tubulações para a transmissão de sinais de ar comprimido para as válvulas de controle.

( )Tubulações que não se destinam ao transporte de fluidos. São tubulações de líquidos sob pressão.

( )Tubulações encarregadas de coletar os diversos efluentes fluidos de uma instalação industrial e conduzi-los ao destino conveniente. Quase todas essas tubulações trabalham sem pressão.

Uma barra de aço de seção reta circular com diâmetro 20 mm e comprimento 0,8 m encontra-se submetida à ação de uma carga axial de 7.200 N. Sabendo que o módulo de elasticidade do aço é 210 GPa e considerando !$ π !$ igual a 3,1415, calcule o alongamento da barra em μm, aproximadamente, e assinale a opção correta.

Assinale a opção que completa corretamente as lacunas da sentença abaixo:

De acordo com Chiaverini (1986), chama-se de condutibilidade elétrica a capacidade de o metal transmitir ou conduzir corrente elétrica. Sob esse ponto de vista, os materiais podem ser classificados em condutores, isolantes (ou dielétricas) e semicondutores. A recíproca da condutibilidade elétrica é a resistividade elétrica, propriedade que se relaciona com a resistência elétrica. Pode-se afirmar que a com o aumento do comprimento e com o aumento da seção transversal. A resistência ainda aumenta de forma com a temperatura até a temperatura de fusão do metal.

A determinação do ponto de trabalho, isto é, vazão, carga, potência consumida e rendimento de uma bomba que opera em um sistema, é função das características da bomba e do sistema. Sendo assim, são curvas características tradicionais de uma bomba:

Os ensaios não destrutivos permitem determinar as características dos materiais sem prejudicar sua futura utilização e têm o objetivo de determinar o estado ou a qualidade do material, tendo em vista sua aceitação ou rejeição. Em relação aos ensaios não destrutivos, assinale a opção correta.

Deseja-se conseguir, num sistema de refrigeração, a temperatura de -5ºC, sabendo-se que o calor é eliminado na temperatura de 30ºC. Usando o ciclo de Carnal, calcule o coeficiente de eficiência térmica (CET) e assinale a opção correta.

Dado:

CET=!$ \dfrac{efeito\,\, refrigerante}{trabalho\,\, fornecido} !$=!$ \dfrac{T_2}{T_1-T_2} !$

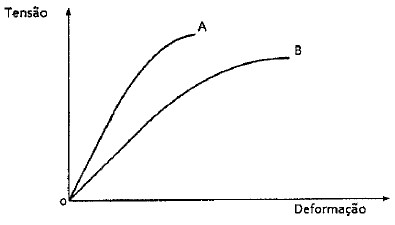

Observe a figura a seguir.

A figura acima apresenta as curvas de tensão versus deformação dos materiais metálicos "A" e "B". Com relação ao módulo de elasticidade e à rigidez dos dois materiais, é correto afirmar que:
