Uma placa de ferro fundido cinzento, medindo 250 x 250 x 60 mm, é submetida a ensaio de compressão com carga distribuída uniformemente. O limite de resistência à compressão do material é de 24 kgf/mm² e a deformação medida no instante da ruptura foi de 0,05 mm/mm. Qual a carga total para produzir a ruptura no corpo de prova e o valor de Lf, respectivamente, considerando que Lo = 60 mm e que !$ Δ !$L = |Lf.- Lo|.

O tratamento termoquímico que consiste em introduzir maior quantidade de carbono em superfícies de aço com baixos teores desse elemento (abaixo de 0,25%), com o propósito de aumentar esse teor até próximo de 1 % e assegurar uma superfície dura e um núcleo tenaz é denominado:

Observe o diagrama Fe-C abaixo.

Para uma liga com 99,65% de Fe e 0,35% de C em uma temperatura imediatamente abaixo da eutetóide, determine as fases ferrita total e cementita respectivamente, considerando como pontos notáveis teor de C na cementita 6,70%, teor de C na ferrita 0,022%, e assinale a opção correta

O acidente com o Titanic foi memorável e é estudado até os dias atuais. É inquestionável que uma das causas para o afundamento do navio foi falha humana. Porém o choque com o iceberg resultou em uma fratura no casco e isso foi estudado. Abaixo se encontra uma tabela de composição química comparativa entre o aço do Titanic e o ASTM A36, um exemplo de aço estrutural.

Com base nos dados da tabela acima, é correto afirmar que:

A figura abaixo mostra uma superfície de ruptura de um eixo de Tênder de locomotiva, que apresenta duas zonas, uma produzida pelo desenvolvimento gradual e progressivo da trinca e outra, pela ruptura brusca.

De acordo com a figura acima, a primeira zona se apresenta lisa, devido à propagação da trinca, e a segunda zona tem o mesmo aspecto da fratura do ferro fundido cinzento ensaiado à tração, como se fosse uma fratura frágil vista à olho nu. Sendo assim, que tipo de ruptura é característica dessa imagem?

Com relação aos tratamentos isotérmicos martêmpera e austêmpera, assinale a opção correta.

Atualmente as janelas dos avroes possuem um formato elíptico. Mas nem sempre foi assim. Nos anos 1950 o modelo Comet, da fabricante britânica DeHavilland possuía janelas quadradas. Porém ocorreu uma série de acidentes fatais com o modelo Comet, com os aviões explodindo subitamente em plena fase de cruzeiro, fase menos propícia a gerar acidentes do que pouso e decolagem. Assinale a opção correta.

Assinale a opção que apresenta a diferença em nível atômico entre um copo de vidro e um copo de cristal da Bohemia.

Leia as noíticas abaixo "Inquérito da Justiça italiana mostra que emenda malfeita na coluna de direção foi a causa do acidente que matou Ayrton Senna".

(Revista Veja, 3 de maio de 1995).

"Na tela do microscópio eletrônico de varredura, comparável à de uma televisão pequena, surgiram as estrias. O engenheiro da Williams calou a boca imediatamente: qualquer um se lembra das lições elementares do tempo da faculdade", diz o técnico italiano.

(Revista Veja, 3 de maio de 1995).

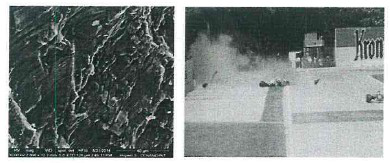

As figuras a seguir são um exemplo de imagem de uma fratura semelhante ao que aconteceu na coluna de direção do veículo pilotado por Ayrton Senna e um registro desse acidente.

Sobre o acidente que custou a vida do piloto brasileiro e com base nas informações acima, assinale a opção correta.

Correlacione os tratamentos térmicos aos seus respectivos objetivos.

TRATAMENTO

I- Normalização

lI- Têmpera

IlI- Recozimento

OBJETIVO

( ) Seus objetivos são remover tensões oriundas de tratamentos mecânicos, diminuir a dureza, aumentar a ductilidade, regularizar a textura bruta de fusão e eliminar o efeito de quaisquer tratamentos térmicos ou mecânicos a que o aço tenha sido submetido anteriormente.

( )Seus objetivos são os mesmos acima, com a diferença de que se procura obter uma granulação mais fina pra melhorar as propriedades mecânicas.

( ) O objetivo fundamental nas ligas ferro-carbono é obter uma estrutura martensítica.

Assinale a opção que apresenta a sequência correta.
