Em relação à Lei de Hooke e propriedades mecânicas dos materiais, assinale a opção correta .

No que diz respeito ao ensaio de torção, é INCORRETO afirmar que:

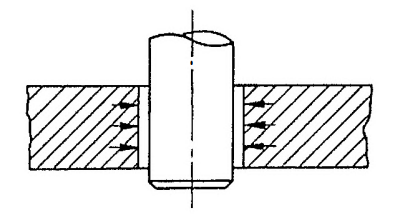

Observe a figura a seguir.

Em relação ao desenho acima, assinale a opção que apresenta corretamente a denominação do ajuste representado.

Observe a figura a seguir.

A figura acima mostra uma viga biapoiada, com carga concentrada e distribuída. As reações RA e Re, nos apoios A e B, são, respectivamente:

Uma turbobomba trabalhando em estado inicial com uma rotação inicial sofre uma alteração de velocidade de rotação, trabalhando então em um estado final, com essa rotação final. Sabe-se que o rendimento hidráulico varia pouco e que o fluido é incompressfvel. Nesse sentido, analise as afirmativas a seguir.

I- A razão entre as alturas de elevação (inicial e final) é proporcional ao quadrado da razão entre as rotações (inicial e final) da turbobomba.

li- A razão entre as vazões descarregadas (inicial e final) é proporcional à razão entre as rotações (inicial e final) da turbobomba.

lii- A razão entre as potências consumidas (inicial e final) é proporcional ao cubo da razão entre as rotações (inicial e final) da turbobomba.

Uma árvore maciça de aço com diâmetro igual a 36,5 mm é transmitida com segurança por uma potência de 8000 W. O material a ser utilizado possui tensão admissível de cisalhamento na torção igual 50MPa. Calcule a rotação que faz o eixo girar e assinale a opção correta.

Analise as afirmativas a seguir sobre osrreos de ligação de tubos. .

I- O rosqueamento enfraquece a parede de tubos, motivo pelo qual esse método de ligação de tubos é geralmente utilizado para tubos de parede espessa.

li- Ligações soldadas não são recomendadas em materiais galvanizados, sendo aconselhável para esse caso o rosqueamento.

lii- Ligações soldadas não são recomendadas em tubos de ferro fundido porque há dificuldade na soldagem desse tipo de material.

Assinale a opção correta.

Analise as afirmativas a seguir referentes às máquinas frigoríficas.

I- Separador de líquido é um dispositivo instalado em sistemas de refrigeração com o intuito de evitar entrada de liquido em evaporadores.

11- Filtros secadores podem ser instalados tanto na linha de líquido como na sucção de instalações de refrigeração.

lii- Separadores de óleo são dispositivos instalados entre o compressor e o condensador com a finalidade de reter o óleo em mistura com o fluido refrigerante.

Assinale a opção correta.

Uma árvore de aço de diâmetro igual a 60 mm possui aplicada uma força tangencial de 50 KN. Determine o torque gerado na peça e assinale a opção correta.

Um sistema que opera por meio de engrenagens tem uma engrenagem motora de 25 dentes, funcionando a 1800 rpm e a engrenagem movida tem 125 dentes. Sendo assim, o número de rotações por segundo desenvolvido pela engrenagem movida será igual a:
