Analise o circuito a seguir.

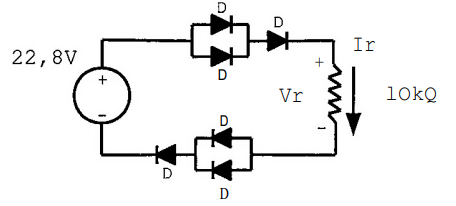

Com base nesse circuito, determine, respectivamente, a tensão e a corrente no resistor de 10 kO e assinale a opção correta.

Observe o circuito abaixo.

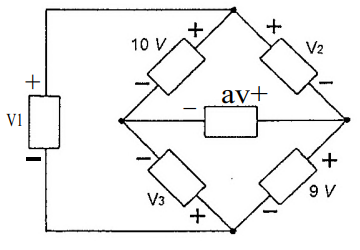

No circuito acima. os valores das tensões V1, V2 e V3 são, respectivamente:

O resultado da operação 11 00 12 + 10 112 é:

A respeito do diodo Zener, é correto afirmar que a curva característica em uma polarização reversa:

Analise o circuito a seguir.

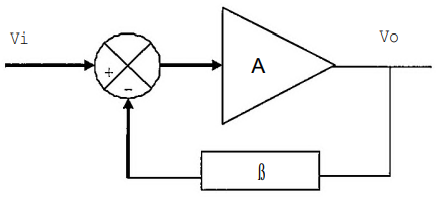

Na prática, para que o amplificador ilustrado na figura acima se torne um oscilador, o critério de Barkhausen deverá ser satisfeito e, para tanto, dever-se-á garantir, na média:

Converta o número 63₁₀ para os sistemas binário e hexadecimal, respectivamente, e assinale a opção correta.

Analise as afirmativas abaixo.

No que se refere ao uso dos Mapas de Karnaugh, para obtenção de funções lógicas a partir de tabelas-verdade, aplicam-se os seguintes princípios:

I- A combinação de células que for selecionada deve incluir todas as células pelo menos uma vez. Uma célula pode participar de mais de uma combinação.

If- As combinações devem ser selecionadas com a finalidade de incluir o maior número possível de células, de tal modo que todas as células sejam incluídas pelo menor número possfvel de combinações.

lii- A característica essencial dos mapas de Karnaugh é que as células podem ser agrupadas horizontal, vertical e diagonalmente.

Assinale a opção correta.

Observe a figura abaixo.

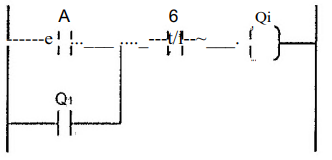

A figura acima representa uma configuração para controle de funcionamento de um motor, representado pela bobina Q₁ à direita. Analisando o circuito, assinale a opção que apresenta o acionamento de chave necessário para desligar esse motor.

Analise o circuito a seguir.

Com base nesse circuito, sabendo-se que o transistor Q1 é de silício (Vbe=0,7V) de ganho ß=50, Rb= 10 kn, Re= 1 kn e Vee = 10,7 V, assinale a opção que apresenta os vetores de I b e le, respectivamente.

Assinale a opção que apresenta o dispositivo semicondutor que é conhecido como diodo de base dupla.
