Em relação à classificação dos instrumentos de medidas elétricas quanto à grandeza a ser medida, assinale a opção INCORRETA.

Um motor de indução de 20cv, 4 polos, 60Hz e ligado em Y tem um escorregamento de plena carga de 2%. Calcule a velocidade (em rpm) do rotor desse motor com carga nominal.

Aterramente é um sistema de proteção formado por um conjunto de componentes, os quais interligam com o solo as partes metálicas da instalação ou os equipamentos conectados aos componentes (tomadas, luminárias, caixas, tubulações, quadros etc), denominados "massas". A partir disso, estabelece-se um referencial de potencial zero por meio do aterramente. Em uma das configurações de sistemas de aterramente comumente utilizadas, o condutor neutro conectado á malha de terra na origem do sistema, que é a subestação, interliga todas as massas da instalação, como apresentado na figura a seguir, ou seja, as funções de neutro e de proteção são combinadas em um único condutor ao longo de todo o sistema.

Assinale a opção que apresenta a denominação do referido sistema de aterramente.

Calcule a resistência total (RT) dos resistores em paralelo apresentados na figura abaixo e assinale a opção correta.

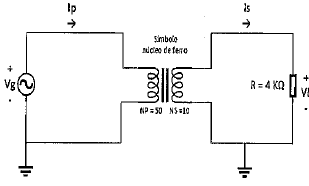

Considere o transformador de núcleo de ferro da figura abaixo e calcule os módulos da corrente no secundário (Is) e da tensão no secundário (VL), dado que o módulo da corrente no primário (lp) é 1 mA, o número de espiras no primário (NP) é 50 e o número de espiras no secundário (NS) é 10.

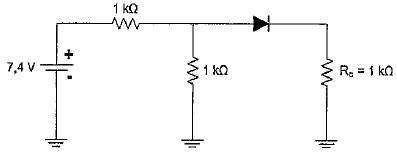

Para o circuito ilustrado abaixo, considere o diodo com resistência interna de !$ 0\,\Omega !$ e tensão de 0, 7 V sobre o diodo quando este estiver diretamente polarizado. Assinale a opção que apresenta o valor da corrente aplicada em R_c.

A figura abaixo representa um equipamento que mede a resistência de um resistor, utilizando mais três resistores conectados conforme a figura, partindo do princípio de que, quando a relação de resitências R_a/R_b = R₁/R₂, a tensão no ponto A é igual à tensão no ponto B (circuito balanceado). Qual é esse equipamento?

Calcule a tensão na saída (V₀) de um amplificador inversor da figura abaixo para os valores V₁= 5V, R, = 4 K!$ \Omega !$ e R₁ = 2K!$ \Omega !$ e assinale a opção correta.

Assinale a opção que apresenta as duas categorias em que são classificadas as máquinas de corrente alternada (CA) tradicionais.

Assinale a opção que NÃO apresenta um fator básico para o dimensionamento de condutores elétricos em uma instalação elétrica industrial.
