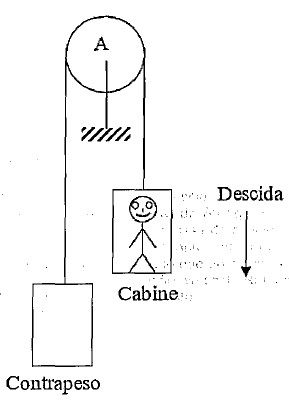

Um elevador encontra-se em descida com uma aceleração de 2 m/s². Há um passageiro de 60 kg em seu interior, conforme a figura abaixo. A massa da cabine é 1.000 kg, já o cabo de tração e a polia apresentam massa e atrito desprezíveis. Assinale a opção que apresenta a massa do contrapeso (Mcp) e a reação vertical (Ra) no ponto A (centro da polia), respectivamente. Dado: g = 1 O m/s².

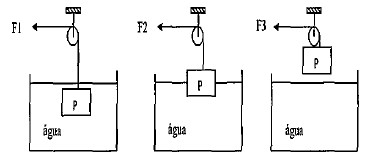

Um navio deverá içar um equipamento de pesquisa do fundo de um tanque de água. As figuras abaixo mostram 03 etapas da retirada de tal equipamento.

Considerando que F1, F2 e F3 são os valores das forças que mantêm o bloco em equillbrio, a relação entre elas pode ser expressa por:

A energia cedida pelo líquido em escoamento devido ao atrito interno, atrito contra as paredes e perturbações no escoamento, é conhecida como:

As medidas apresentam uma grande importância na área da mecânica. Nessa perspectiva, coloque V (Verdadeiro) ou F (Falso) nas afirmativas a seguir e assinale a opção que apresenta a sequência correta.

( ) A tolerância de posição pode ser definida, de modo geral, como desvio fora da tolerância de um determinado elemento (ponto, reta, plano) em relação a sua posição teórica.

( ) Metrologia é a ciência da Medição. Trata dos conceitos básicos, dos métodos, dos erros e sua propagação, bem como das unidades e dos padrões envolvidos na quantificação de grandezas físicas.

( ) Resolução é a menor variação da grandeza a medir, que pode ser indicada ou registrada pelo sistema de medição.

( ) Exatidão é o grau de concordância entre o resultado de uma medição e o valor verdadeiro mensurado.

( ) Um erro pode ocorrer do sistema de medição e do operador, sendo muitas as possíveis causas. Porém o comportamento metrológico do sistema de medição não é influenciado por perturbações externas e internas.

Qual graxa apresenta as seguintes características: sua grande vantagem é a resistência à água, normalmente não pode ser usada em temperaturas acima de 80ºC e não é recomendado o uso em elevadas pressões?

A figura abaixo mostra um triângulo retângulo ABC. Sabendo-se que os catetos AB e AC medem, respectivamente, 3 e 4 metros, calcule o volume, em m³, do sólido obtido pela rotação completa (360º) do triângulo retângulo da figura em torno de sua hipotenusa BC, e assinale a opção correta.

Um reservatório contendo um líquido perfeito encontra-se pressurizado com uma pressão P = 1, 7 x 10⁵ Pa. Um pequeno orifício é feito no reservatório 20 cm abaixo da superfície do líquido, conforme apresentado na figura abaixo, fazendo com que um jato do líquido jorre para o ambiente externo, que se encontra na pressão atmosférica (Patm = 1 x 10⁵ Pa).

Considere que a velocidade do líquido em sua superfície no interior do reservatório é desprezível e que o escoamento ocorre em regime permanente, sem atrito e com líquido incompressível.

Dados: aceleração da gravidade g = 10 m/s²; e

massa específica do líquido = 1 x 10³ kg/m³

Determine a velocidade de saída do líquido no orifício, em m/s e assinale a opção correta.

Para se realizar qualquer medida, é necessário estabelecer previamente um padrão de referência. Nessa perspectiva, é possível encontrar nas indústrias blocos em formato de pequenos paralelepípedos, com dimensões padronizadas, muito utilizados como padrão. As dimensões de tais peças são extremamente exatas, mas seu uso constante pode interferir nessa exatidão. Assinale a opção que, conforme descrito no texto, apresenta tais peças utilizadas como padrão de referência.

Uma bomba de água, com potência de 8,3 cv e eficiência de 40% foi adquirida para operar em uma planta industrial com uma vazão de 60 m³/h. Assinale a opção que apresenta a altura manométrica (Hm) da referida bomba.

Dados:

1kW = 1,36 cv;

1cv = 0,986 HP; e

g = 9,8 m/s².

Um gás perfeito é contido em um recipiente de 40 cm³ a 3 atm e 20º C. Após um procedimento realizado no Arsenal de Marinha, esse gás foi comprimido até seu volume ser reduzido à metade, dobrando sua pressão. Dessa forma, pode-se afirmar que:
