Foram encontradas 50 questões.
Segundo a especificação de um dispositivo fotossensível, seu correto funcionamento ocorrerá somente se a potência incidente nele for de, no mínimo, - 40 dBm. Assim, a potência mínima de recepção desse dispositivo será de:
Provas
Com relação aos transistores de junção bipolar, analise as afirmativas abaixo e assinale a opção correta.
I- O transistor de junção bipolar possui três regiões dopadas chamadas de emissor, base e coletor.
II- O transistor de junção bipolar é similar a dois diodos virados costa com costa.
III- O transistor de junção bipolar possui três junções, podendo ser produzido como transistores npn ou transistores pnp.
Provas
Considere um circuito com uma fonte de tensão alternada v(t) e uma indutância em série. É correto afirmar que a corrente iL(t) que passa pela indutância está:
Provas
Determine a potência média em um resistor de 5Q no qual passam duas correntes de mesma frequência dados por i1 = 3sen(t) e i2 = 5sen(t) e assinale a opção correta:
Provas
Um flip-flop é um circuito combinacional que pode ser utilizado para armazenar um bit de informação, podendo, dessa forma, ser utilizado como elemento de memória em um circuito digital. A tabela abaixo representa o estado de um flip-flop específico, onde E1 e E2 são as entradas e Q é a saída que corresponde ao estado deste flip-flop.
| E1 | E2 | Q |
| 0 | 0 | Mantém a salda |
| 1 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 1 | Não permitida |
Com base na tabela acima é correto afirmar que o flip-flop em questão é um:
Provas

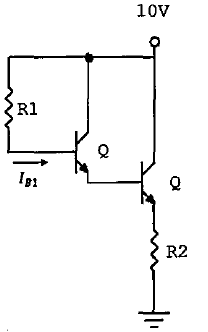

Observe o circuito abaixo.
Sabendo que o· circuito acima utiliza dois transistores iguais e considerando !$ \beta = 50, V_{BE} = 0,7 V, R1 = 3M \Omega !$ e !$ R2 = 176 \Omega !$, é correto afirmar que a corrente /81é igual a:
Provas
Observe o circuito abaixo.
Sabendo que o circuito acima utiliza um amplificador operacional ideal, determine a tensão de salda Vo considerando uma tensão de entrada Vi = 4 V e assinale a opção correta.
Dados: Rl = 300 KD; e
R2 = 50KD.
Provas
Considerando-se a etapa de amostragem do sinal no processo de digitalização de sinais analógicos, qual deverá ser a taxa mlnima de amostragem, por segundo, para um sinal cuja frequência máxima é 20 kHz, de acordo com o teorema da amostragem de Nyquist?
Provas

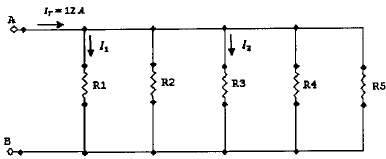

Analise o circuito abaixo.
Os valores das correntes I1 e I3 mostradas no circuito são, respectivamente, iguais a:
Dados:!$ R1 = R2 = 6 \Omega;\,e !$
!$ R3 = R4 = = R5 6 = 9 \Omega !$
Provas
Uma antena de refletor parabólico de 2 m2 de área opera na frequência de 3 GHz com eficiência de 50%. Sabendo que essa antena está conectada, sem perdas, a um transmissor de 1 W, assinale a opção que apresenta a potência transmitida aproximada.
Dado: !$ log_{10} 4 \pi = 1,09 !$
Provas
