Uma carga de 200 O precisa ser conectada a uma linha de transmissão de 800 O. Para fazer o casamento de impedância, será utilizado um transformador de ¼ de onda cuja impedância característica deve ser igual a:

Em uma linha de transmissão descasada, somente 19% da potência incidente é transmitida. Qual a razão de onda estacionária devido a esse descasamento?

Um sinal de potência igual a 100 mW é injetado em um cabo coaxial de 10 metros cuja perda é de 0,3 d8/m. Assim, calcule a potência do sinal em d8m na saída do cabo coaxial e assinale a opção correta.

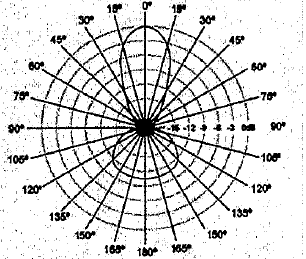

Analise o seguinte diagrama de radiação de uma determinada antena.

Assinale a opção que corresponde á largura do feixe em graus e a relação frente-costa em dB, dessa antena.

Um obstáculo de altura H está situado entre duas antenas A e B, a distâncias dA e d8 das antenas A e B, respectivamente. Considerando-se o modelo de terra plana, qual deverá ser a altura máxima do obstáculo para que pelo menos 60% da primeira zona do elipsóide de Fresnel esteja desobstruída nesse enlace, sabendo que o sistema opera na frequência de 8 GHz e que as antenas A e B têm altura igual a 100 m?

Dados: !$ d_A = 2\,Km;e !$

!$ d_B = 1\,Km !$

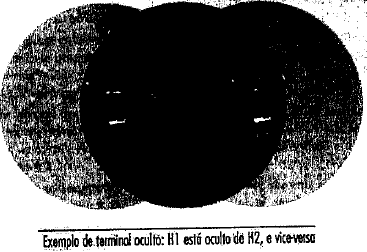

A transmissão por redes sem fio pode ser problemática. Uma fonte de problemas são os chamados terminais ocultos. Na figura abaixo, H1 e H2 estão ocultos entre si embora ambos estejam alcançáveis pelo AP como simbolizam os círculos sombreados (o sinal de H1 não é captado por H2 e vice-versa). Os dois tipos de quadro utilizados pelo protocolo IEEE 802.11 para evitar colisões de quadros geradas na comunicação entre terminais ocultos e o AP são:

Duas estações, distantes 10 Km uma da outra, comunicam-se por meio de antenas que operam na frequência de 100 MHz. Qual a atenuação total do sinal desde a saída do transmissor de uma estação até a entrada no receptor da outra, considerando-se que as antenas das estações têm ganho de 10 dBi?

Dados: !$ log_{10} 4 \pi = 1,09; e !$

!$ log_{10} 3 \pi = 0,47; e !$

Observe o circuito abaixo.

Determine o valor da resistência R₁ do circuito acima para que a ponte de Wheatstone esteja em equilíbrio e assinale a opção correta.

Dados: !$ R_2 = 3 \Omega !$

!$ R_3 = 6 \Omega !$

!$ R_4 = 4 \Omega !$

!$ R_5 = 12 \Omega;e !$

!$ V = 12V !$

Observe o circuito abaixo.

Calcule a tensão nos pontos A e B em relação ao terra no circuito acima e marque a opção correta.

Dados: !$ R1 = 15 \Omega;\,e\\\,\,R2 = 5 \Omega !$

Considere uma bateria de 12V com resistência interna de 3fl. Determine a potência máxima que a fonte é capaz de liberar para um resistor de carga R_Le assinale a opção correta.
