De acordo com o sistema de ajuste A8NT, assinale a opção que apresenta qual deve ser o ajuste do eixo para se obterem mínimas perdas por atrito e máxima capacidade de carga em um sistema furo- base baseado em um furo de ajuste H.

O compressor utilizado numa indústria qulmica é alimentado com C0₂ a 100kPa e 300K. A pressão e a temperatura na seção de descarga do compressor são iguais a 1200kPa e 600K, respectivamente. O C0₂ deixa o compressor a 30m/s e escoa para um aftercooler, deixando o aftercooler a 1200kPa e 400K. Considerando que a potência utilizada no acionamento do compressor é 50kW, que a velocidade na alimentação do compressor é desprezível e que o compressor é adiabático e utilizando a tabela abaixo de entalpia para o C0₂, determine a taxa de transferência de calor no aftercooler e assinale a opção correta.

Dado: !$ q + h_1 + { \large v_1^2 \over 2} = h_2 + { \large v_2^2 \over 2} + w !$

Considerando um conjunto coroa-pinhão de engrenagens cillndricas de dentes retos, é correto afirmar que a tensão de flexão no pé do dente aumenta à medida que o seguinte parâmetro diminui:

Considerando que há 30 dentes no pinhão e 65 dentes na coroa, calcule qual a relação de transmissão de um par de engrenagens cilíndricas de dentes helicoidais e assinale a opção correta.

Observe a figura abaixo:

Com base na norma adotada pela ABNT relacionada a projeções ortogonais, os planos I, lI e IlI representados na figura acima são denominados, respectivamente, como:

Na montagem de peças mecânicas, a tolerância, o ajuste, os desvios e a análise de dimensões são de extrema importância. Assim, determine a tolerância de ajuste, o tipo de ajuste e qual das peças possui a melhor qualidade de trabalho relativo à sua tolerância, respectivamente, e assinale a opção correta.

Calcule qual a potência necessária para uma pessoa levantar 1 0N a uma velocidade vertical constante de 0,5m/s e assinale a opção correta.

De acordo com o sistema de ajuste da ABNT, com relação à classificação dos ajustes móveis, assinale a opção que apresenta qual a correspondência do ajuste para um furo de qualidade 7.

Um método de medida da velocidade da luz utiliza uma roda dentada em rotação. Um feixe de luz passa por uma das fendas na borda da roda e propaga-se até um espelho distante e retorna à roda exatamente a tempo de passar pela fenda seguinte. A roda tem 5cm de raio e 500 dentes na periferia. As medidas tomadas quando o espelho estava a 500m de distância da roda forneceram para a luz a velocidade de 3,0x10⁸ m/s. Com base nessas informações, calcule a velocidade angular da roda e assinale a opção correta.

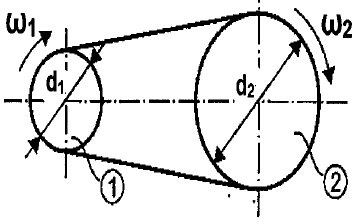

Observe a figura abaixo.

A transmissão por correias, representada na figura acima, é composta de duas polias, com os diâmetros de d₁ = 60mm e d₂ = 80mm. Considerando que a polia 1 atua com velocidade angular w₁ = 10 !$ \pi !$ rad/s, calcule a velocidade periférica de transmissão e assinale a opção correta.
