Quanto aos elementos estruturais, assinale a opção correta.

Observe o símbolo abaixo.

Em um diagrama de sistema hidráulico, o símbolo apresentado acima é chamado de:

Com relação ao grau API dos lubrificantes, é correto afirmar que:

O ensaio dinâmico desenvolvido e empregado para a análise da fratura frágil de materiais, em que o resultado é simplesmente representado por uma medida de energia absorvida pelo corpo de prova é denominado ensaio de:

Considere que água está escoando em uma tubulação de diâmetro constante. Na entrada do tubo, o escoamento possui velocidade de 1 m/s. A saída do tubo está localizada a 1 metro acima da entrada. A pressão na saída é 10 kPa menor que a pressão na entrada. Calcule a velocidade na saída da tubulação e assinale a opção correta.

Dados: g = 10 m/s²; e Água: !$ \rho !$ = 1000 kg. m^-3

Dada a figura abaixo e, considerando que A2 = 6 A 1, analise as afirmativas a seguir.

I - O sistema acima é de uma alavanca hidráulica.

II - A velocidade do pistão 1 é seis vezes a velocidade do pistão 2.

III - F2 é três vezes maior que F1.

IV - O volume deslocado pelo cilindro 1 é igual ao volume deslocado pelo cilindro 2.

Assinale a opção correta.

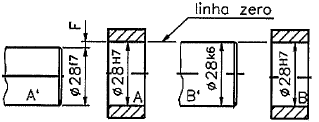

Com relação à tolerância dimensional, analise o desenho técnico abaixo e coloque V (verdadeiro) ou F (falso) nas afirmativas a seguir.

( ) O desenho é um exemplo de sistema eixo-base.

( ) No furo A, o eixo A' deve girar com folga, num ajuste livre.

( ) No furo B, o eixo B' deve deslizar com leve aderência, num ajuste com folga.

( ) No furo A', o numeral 7 é indicativo da qualidade de trabalho e, no caso, corresponde à mecânica corrente.

Assinale a opção que apresenta a sequência correta.

Como são denominados os elementos de máquinas que apresentam grandes deformações sem que o material ultrapasse o limite elástico?

Como é chamado o ensaio de materiais que se baseia no fenômeno da capilaridade e que é aplicado na verificação da existência de trincas superficiais difíceis de serem observadas a olho nu?

Observe a figura abaixo.

Sabendo que a treliça representada na figura acima possui ângulo entre as barras AC e AB igual a 30º, é correto afirmar que a força na barra AC é de:

Dados:

sen (30°)=0,5; e

cos (30º)=0,71.
