Qual é a velocidade de rotação de uma máquina síncrona de 12 polos alimentada com 440 V a uma frequência de 50 Hz?

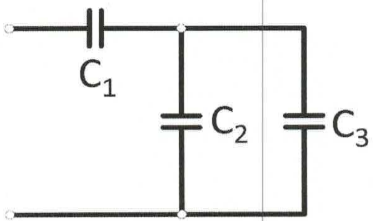

Examine a figura abaixo.

Assinale a opção que apresenta o valor da capacitância equivalente do circuito exposto acima, considerando C1 = 10 μF, C2 = C3 = 15 μF.

Examine a figura abaixo.

Uma carga é alimentada por uma conexão em \( \Delta \). O método dos dois wattímetros é aplicado para aferir as potências ativa e reativa da carga, conforme a figura acima. Sabendo que a medição no wattímetro 1 (W₁) é de 800 W e no wattímetro 2 (W₂) é 1500 W, assinale a opção que apresenta a potência ativa e reativa da carga, respectivamente.

Dado: \( \sqrt 3 = 1,732 \).

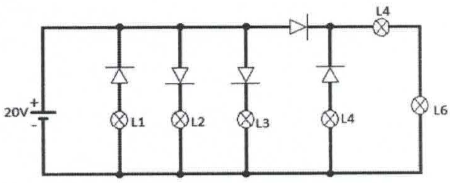

Analise a condição das lâmpadas apresentadas no circuito abaixo e assinale a opção que apresenta as lâmpadas que não acendem.

Assinale a opção que completa corretamente as lacunas da sentença abaixo:

Em materiais ferromagnéticos, ao ser aplicada uma força magnetizante externa, os momentos dos domínios magnéticos tendem a se alinhar com o campo magnético e produzem um elevado valor de . No caso de se reduzir a zero a intensidade do campo aplicador, os momentos dos dipolos magnéticos tendem a relaxar e a assumir suas orientações iniciais. No entanto, tais momentos não serão mais totalmente aleatórios em suas orientações. Esse fenômeno é conhecido por .

Coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, sobre as lâmpadas elétricas, assinalando a seguir a opção correta.

( ) A lâmpada incandescente tem um filamento de tungstênio em forma espiralada, o qual fica alojado em um bulbo de vidro transparente, translúcido ou opaco, e seu interior é preenchido com gás inerte para evitar a oxidação do filamento.

( ) A lâmpada fluorescente é estruturada de um tubo de vapor de mercúrio conectado em série com um filamento de tungstênio, ambos, tubo e filamento, alojados em bulbo ovoide, e as paredes internas do tubo são revestidas por um camada de fosfato de ítrio vanadato.

( ) A lâmpada a vapor de mercúrio é estruturada de um longo cilindro de vidro, e seu interior é recoberto por uma camada de fósforo.

( ) A lâmpada a vapor metálico tem uma mistura de compostos, entre eles o iodeto de índio. Essa mistura, em certas medidas, proporciona um fluxo luminoso de excelente reprodução de cores. Além disso, apresenta uma elevada eficiência luminosa, vida útil longa e baixa depreciação.

Adote a notação X₂ para um número X, em numeração binária, e Y₁₀ para um número Y, em numeração decimal. Desse modo, resolva a equação T=247₁₀ x (15₁₀+101₂) e assinale a opção que apresenta o valor de T, em decimal.

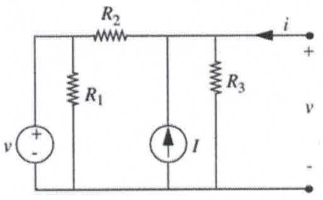

Analise a figura abaixo.

A resistência de Norton, representada entre os terminais na figura acima, tem um valor igual a:

Com relação à memória apenas de leitura programável e apagável (erasable programmable read-only memory-EPROM), assinale a opção correta.

Assinale a opção que apresenta uma das vantagens da instalação de banco de capacitores em uma típica instalação industrial.
