O gráfico traçado em um ensaio de tração tem como abscissas e ordenadas, respectivamente:

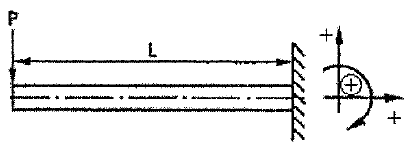

Analise a figura abaixo, que representa a viga e a convenção de sinais para esforços cortantes e momentos fletores.

Assinale a opção que apresenta os diagramas de esforço cortante e momento fletor da viga, respectivamente.

Assinale a opção correta sobre as características do alto forno.

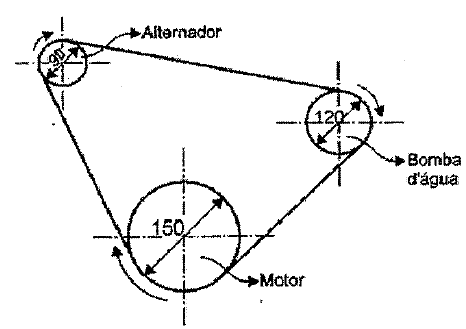

Considere a figura abaixo.

A transmissão por correias apresentada na figura acima representa um motor à combustão interna que aciona simultaneamente o alternador e a bomba d'água. Sendo a rotação do motor de 4000 rpm, a relação de transmissão entre o motor e a bomba d'água e a velocidade angular do alternador em rad/s são, respectivamente:

Assinale a opção que apresenta corretamente a nomenclatura das partes do paquímetro ilustrado abaixo.

Um motor de combustão interna à gasolina, de quatro tempos, quatro cilindros e volume total deslocado de 2000 cilindradas possui relação de compressão de 11:1. O volume da câmara de combustão para cada cilindro desse motor, em cm³ , será de:

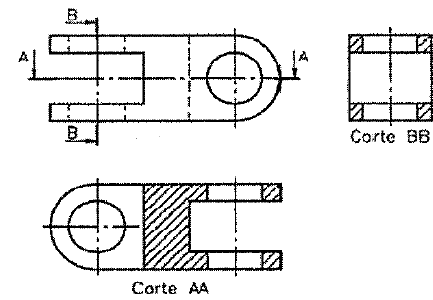

Examine a figura abaixo.

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, relativas à figura acima e seus cortes, e assinale, a seguir, a opção correta.

( ) As vistas superior e lateral direita estão representadas em corte.

( ) Os cortes são indicados nas vistas superior e lateral esquerda.

( ) O noine do corte originado pelo plano de corte transversal é corte BB.

( ) O nome do corte originado pelo plano de corte longitudinal horizontal é corte AA.

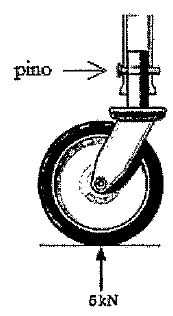

Analise a figura abaixo.

A roda de apoio em um andaime é mantida em posição na perna por meio de um pino de 4 mm de diâmetro. Despreze o atrito entre a perna interna do andaime e o tubo usado na roda e suponha que a roda esteja submetida a uma força normal de 5 kN. Assim, determine a tensão de cisalhamento média, em MPa, desenvolvida sobre o pino e assinale a opção correta.

Assinale a- opção que apresenta processos considerados de usinagem.

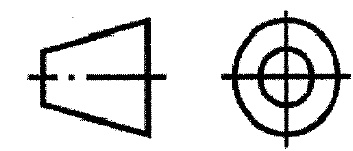

Examine a figura abaixo.

Um Cabo especializado da Marinha do Brasil, ao analisar o desenho técnico mecânico de um componente, percebeu que havia, no canto inferior direito da folha de papel, o símbolo apresentado na figura acima. Dessa maneira, o Cabo pode concluir que o desenho técnico está representado no:
