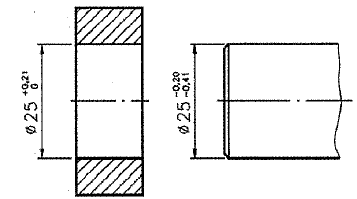

Analise a figura abaixo.

Os valores de tolerância para o furo e o eixo, ilustrados na figura acima, em milímetros, são respectivamente de:

Com relação à conservação dos relógios comparadores, assinale a opção INCORRETA.

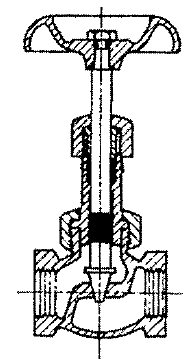

Analise a figura abaixo.

Identifique o desenho do corte de válvula e assinale a opção correta.

Assinale a opção que apresenta a propriedade mecânica que corresponde à resistência à deformação elástica, ou seja, a medida de rigidez do metal.

Sobre o ensaio de torção, assinale a opção correta.

Analise a figura abaixo.

A Norma ABNT - NBR 8404 fixa os símbolos e indicações complementares para a identificação do estado de superfície em desenhos técnicos. A figura acima apresenta como cada uma das indicações do estado de superfície é disposta em relação ao símbolo. A letra "b", indicada na figura acima, representa:

Com relação às juntas de expansão, assinale a opção correta.

Analise a figura abaixo.

A partir da análise da figura acima, determine as reações de apoio nos pontos A e B, da viga biapoiada com cargas concentradas e assinale a opção que apresenta os valores para RA e RB, respectivamente.

Com relação ao processo de laminação, assinale a opção correta.

Analise a figura abaixo.

A figura acima representa um parafuso de olhal usado para sustentar uma carga de 35 kN. A tensão de ruptura por tração do parafuso é de 400 MPa, e o fator de segurança utilizado no projeto é igual a 2,5. Assim, o diâmetro "d" do parafuso representado na figura acima é de aproximadamente:

Dado:\( \pi=3,14 \).
