Analise o capacitor \( C \) e o gráfico da sua tensão \( v(t) \) em Volts.

Considerando o intervalo de tempo do gráfico, assinale a opção que apresenta, respectivamente, o maior valor absoluto da corrente \( i(t) \) e o maior valor de energia armazenada no capacitor.

A realimentação em circuitos amplificadores por muitas vezes é necessária para que se obtenham características desejáveis, em troca de redução de ganho. Sobre as possíveis vantagens da realimentação negativa e suas topologias básicas, assinale a opção correta.

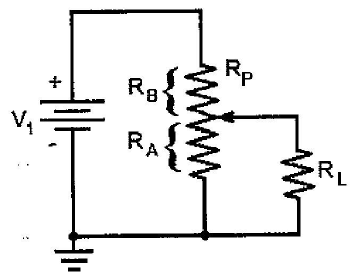

Considere o circuito abaixo, que contém um potenciômetro \( R_P = R_A + R_B = 100\Omega \), um resistor \( R_L = 24\Omega \) e uma fonte de tensão \( V_1 = 12V \).

Determine, respectivamente, o valor da resistência \( R_A \), do potenciômetro para que ocorra a máxima transferência de potência no resistor \( R_L \), e o valor potência \( P_L \), no resistor \( R_L \), para essa condição e assinale a opção correta.

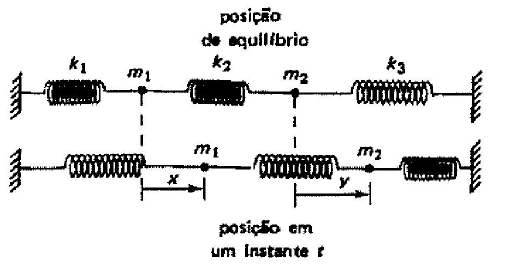

Examine a figura abaixo.

Considere dois corpos de dimensões desprezíveis e massas \( m_1 = m_2 = m \), presos a três molas de constante elástica \( k_1 = k_2 = k_3 = k \), em uma posição de equilíbrio, conforme mostrado na figura acima. Supondo que o movimento dos corpos ocorra somente na direção horizontal, assinale a opção que apresenta uma possível solução para os deslocamentos de posição \( x \) e \( y \) em relação à posição de equilíbrio dos corpos de massa \( m_1 \), e \( m_2 \), respectivamente, em um determinado instante \( t \).

Considere o circuito abaixo.

Calcule a corrente \( i_L \), e a tensão \( v_L \), do resitor \( R_L = 2,5 k\Omega \), considerando duas casas decimais, e assinale a opção correta.

Um circuito consome 900 W e possui um fator de potência de \( 0,8 \) atrasado. Com um osciloscópio foi possível verificar que a tensão de entrada é dada por \( v(t)=18.sen(\omega t + 30º)V \). A partir dessas informações, assinale a opção que apresenta a expressão da corrente de entrada \( i(t) \) do circuito. Dado: \( cos(37) = 0,8 \)

Um sinal \( m(t) \) modulado em ângulo com portadora \( f_c = 100 \) MHz é descrito pela equação abaixo.

\( \phi (t) = 20.cos[2\pi.dc_c.t+m(t)] \)

Sendo \( m(t) = 10.sen(3.10^5.\pi.t)+15.sen(2.10^5.\pi.t) \), assinale a opção que apresenta a potência \( P \), o desvio de frequências \( \Delta f \) e a largura de banda \( B \) de \( m(t) \).

Sobre a codificação de linha, analise as afirmativas abaixo e assinale a opção correta.

I - A codificação de linha Liga-Desliga (*on-off") representa o bit 1 com um pulso p(t) e o bit 0 com ausência de pulso.

II - A codificação de linha Polar representa o bit 1 com um pulso p(t) e o bit 0 com um pulso —p(t).

III - A codificação de linha bipolar (“Alternate Mark Inversion”) representa o bit 1 com um pulso p(t) ou —p(t), caso o pulso anterior tenha sido —p(t) ou p(t), é representa o bit 0 com um pulso p(t) ou —p(t), caso o pulso anterior tenha sido p(t) ou —p(t).

Sobre Modulação em Amplitude, analise as afirmativas abaixo e assinale a opção correta.

I. A modulação em banda lateral dupla com portadora suprimida (DSB-SC) requer um demodulador coerente.

II. A potência necessária para transmitir um sinal modulado com a portadora é praticamente a mesma necessária para transmitir o mesmo sinal sem a portadora.

III. Para a transmissão de um mesmo sinal, a modulação em banda lateral simples (SSB) usa apenas metade da banda usada na modulação em banda lateral dupla.

IV. A modulação em amplitude em quadratura (QAM) é capaz de transmitir dois sinais ao mesmo tempo, em quadratura de fase, usando metade da banda na modulação em banda lateral dupla para transmitir um dos sinais.

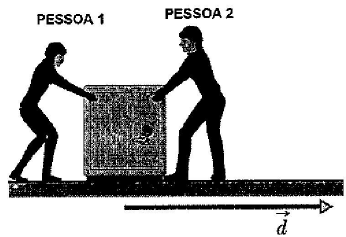

A figura abaixo mostra duas pessoas arrastando um cofre a partir do repouso, produzindo um deslocamento \( |\vec{d}|= 5\,m \).

A “PESSOA 1" faz uma força de \( 10\sqrt{2}N \) para empurrar a caixa, com um ângulo de 30º para baixo em relação à horizontal: a “PESSOA 2” faz uma força \( 10\sqrt{3}N \) para puxar a caixa, com ângulo de 45º para cima em relação à horizontal. Considere que as forças e as direções não variam quando a caixa se desloca e que o atrito com o piso é desprezível, e assinale a opção que apresenta o trabalho total realizado pelas duas forças durante o deslocamento \( \vec{d} \).
