Examine a figura abaixo.

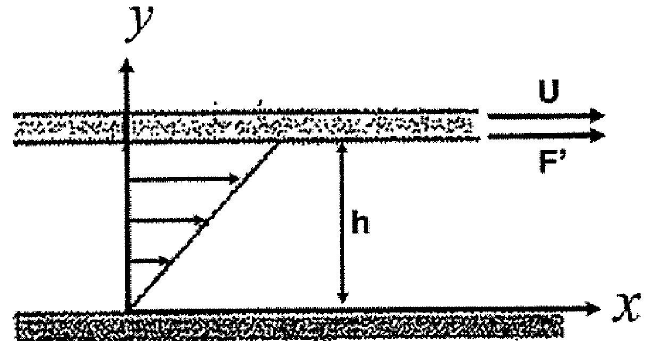

Considere duas placas paralelas de comprimento infinito na direção x e largura de 200 mm, separadas por uma camada de espessura h = 0,5 mm de um lubrificante desconhecido. Uma força F' de 480 N por metro de comprimento das placas faz a placa superior se mover na direção x com uma velocidade U constante de 1,5 m/s, enquanto a placa inferior permanece estática. Assumindo que o lubrificante é um fluido newtoniano, assinale a opção que apresenta a sua viscosidade absoluta.

Examine a figura abaixo.

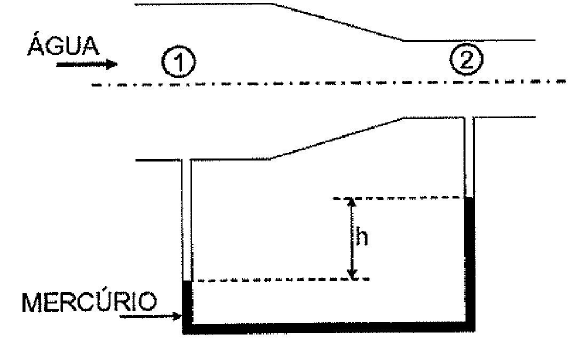

A figura acima representa água escoando em uma tubulação de seção circular que contém um manômetro por altura de coluna de mercúrio entre os pontos 1 e 2.

Dados:

Aceleração da gravidade: 10,0 m/s²;
Densidade do mercúrio: 13500 kg/m³;
Densidade da água: 1000,0 kg/m³;
Altura h: 157 mm;
Área da seção de escoamento 1: 0,018 m², e
Área da seção de escoamento 2: 0,002 m²,

Desprezando os efeitos viscosos no escoamento e considerando os dados fornecidos, assinale a opção que apresenta a melhor estimativa da vazão de água.

Assinale a opção que apresenta corretamente as propriedades mecânicas fornecidas por um ensaio de tração convencional.

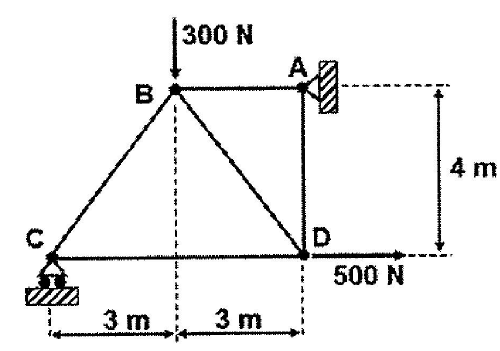

Examine a figura abaixo, que representa uma treliça.

Sabendo que a treliça tem peso desprezível e que todas as conexões são pinadas, determine se os esforços nas barras BC, CD e AD são de tração (T) ou compressão (C) e assinale a opção que apresenta, respectivamente, o tipo de esforço nessas barras:

De acordo com Chiaverini (1985), com relação ao processo de fundição, assinale a opção correta.

Assinale a opção que apresenta um método utilizado para se determinar a dureza superficial de um material.

Considere um resfriador de óleo lubrificante do motor de um navio através do qual água escoa a uma vazão de 28 L/s, entrando a 26 “C e saindo a 37 ºC. A vazão do óleo lubrificante é de 14 L/s, entrando no trocador de calor a 85ºC. Considerando que não há variações de energia cinética e potencial, que o sistema opera em regime permanente e que o resfriador rejeita, adicionalmente, 40kW de calor para o ar da praça de máquinas, assinale a opção que apresenta a temperatura de saída do óleo lubrificante.

Dados:
Propriedades da água:
c=4180 J/(kg.K); e
p = 992 kg/mº.
Propriedades do óleo lubrificante:
c = 2047 J/(kg.K); e
p = 864 kg/m³.

De acordo com Rache (2004), a respeito do processo de brunimento das camisas de cilindro de um motor diesel, assinale a opção correta.

Assinale a opção que apresenta um componente do motor a diesel e sua correta descrição e aplicação.

Considere que no tempo t = O s um canhão a 45 m de altura atira um projétil na direção horizontal. A componente horizontal da velocidade do projétil em metros por segundo é dada pela função \( u(t)=4t^2-36t+76 \). Considerando que a aceleração da gravidade é igual a 10 m/s² e desconsiderando a resistência do ar, assinale a opção que apresenta o alcance desse projétil, ou seja, a distância horizontal percorrida de \( t = 0 \) s até o instante em que o projétil toca o solo.
