Foram encontradas 130 questões.
A fixação da lona de fricção do disco de embreagem de automóvel, conforme indicado na figura a seguir, é feita por parafusos de pressão, assim entendidos os elementos circulares espalhados pelo disco, em forma de eixo cilíndrico, com cabeça, cujo ajuste por interferência é produzido por compressão a frio entre o parafuso e a placa.
Provas
Questão presente nas seguintes provas
Para unir peças com parafusos, é necessário levar em consideração quatro fatores, indicados na figura a seguir, da esquerda para direita: furo broqueado, furo roscado, parafuso inserido no furo roscado e o diâmetro do furo passante. Sendo as dimensões: A – comprimento de penetração do parafuso; B – profundidade da parte roscada e C – profundidade do furo broqueado.Para unir peças com parafusos, é necessário levar em consideração quatro fatores, indicados na figura a seguir, da esquerda para direita: furo broqueado, furo roscado, parafuso inserido no furo roscado e o diâmetro do furo passante. Sendo as dimensões: A – comprimento de penetração do parafuso; B – profundidade da parte roscada e C – profundidade do furo broqueado.
Provas
Questão presente nas seguintes provas

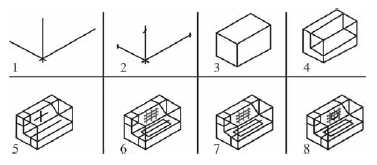

A sequência das etapas mostradas na figura a seguir é recomendada para a construção da perspectiva cavaleira.
Provas
Questão presente nas seguintes provas
No tocante ao desenho mecânico inclusive assistido por computador, julgue o item que se segue. A figura a seguir exemplifica uma aplicação do sistema de coordenadas relativas polares. Nesse sistema, qualquer entidade geométrica é representada em um plano mediante projeções ortogonais usadas em geometria descritiva e em desenho técnico para a representação de modelos e resolução de problemas.
Provas
Questão presente nas seguintes provas
- Mecânica dos SólidosModelagem Estática e Dinâmica
- Mecânica dos SólidosElasticidade Linear, Plasticidade, Fratura, Fadiga e Flambagem
Considerando uma árvore de transmissão de secção circular constante com diâmetro d, fabricada em aço carbono ABNT 1045 com resistência ao escoamento Sy que esteja submetida simultaneamente a um momento fletor M e a um torque T, julgue o item subsequente.
Caso a árvore possua elementos concentradores de tensão, como furos e entalhes, os fatores de concentração de tensões devem ser aplicados somente às tensões resultantes de cargas de tração e não às tensões resultantes da flexão.
Caso a árvore possua elementos concentradores de tensão, como furos e entalhes, os fatores de concentração de tensões devem ser aplicados somente às tensões resultantes de cargas de tração e não às tensões resultantes da flexão.
Provas
Questão presente nas seguintes provas
Dois planos são paralelos quando um deles contém duas retas concorrentes paralelas ao outro plano. Em épura, dois planos paralelos apresentam traços igualmente paralelos. As exceções são para planos de rampa e planos paralelos à linha de Terra, que sempre têm traços paralelos, mesmo que sejam secantes.
Provas
Questão presente nas seguintes provas
A rosca trapezoidal serve para elementos que se movimentam, como fusos de equipamentos, e servem para transmitir movimentos de forma suave, evitando vibrações e solavancos inesperados. A rosca redonda é utilizada para grandes esforços com cargas dinâmicas, em movimento, muito comuns em trens e navios.
Provas
Questão presente nas seguintes provas
O modo SNAP força o cursor do mouse a saltar uma distância pré-determinada pelo usuário, facilitando o desenho de objetos de precisão, como uma grade ou uma tabela. O comando SNAP, pode ser acessado pela caixa de diálogo drafting settings. Já o Object Snap (OSNAP) facilita e agiliza a criação e modificação de elementos. O OSNAP permite “pegar” os elementos com precisão, a partir de uma região específica de sua geometria, como aresta, centro, vértice. Essa função também é ativada pela caixa de diálogo drafting settings.
Provas
Questão presente nas seguintes provas
Para diferenciar as coordenadas relativas das absolutas é usual usar “@” antes dos valores das relativas, da mesma forma, na construção e edição de desenhos em ambiente CAD, usa-se a coordenada relativa que exige apenas os ΔX e ΔY, com relação ao último ponto desenhado.
Provas
Questão presente nas seguintes provas
A respeito dos sistemas mecânicos, julgue o item a seguir.
No espaço vetorial R3, o vetor V = (7, 9, 11) = 2V1 + 3V2 em que V1 = (1, 1, 1) e V2 = (2, 3, 4).
No espaço vetorial R3, o vetor V = (7, 9, 11) = 2V1 + 3V2 em que V1 = (1, 1, 1) e V2 = (2, 3, 4).
Provas
Questão presente nas seguintes provas
