Traceroute é uma ferramenta que permite descobrir o caminho feito pelos pacotes desde a sua origem até o seu destino, usado para testes, medidas e gerenciamento da rede. O traceroute pode ser utilizado para detectar falhas como, por exemplo, gateways intermediários que descartam pacotes ou rotas que excedem a capacidade de um datagrama IP. Com esta ferramenta, o atraso da "viagem" do pacote entre a origem e gateways intermediários são reportados, permitindo determinar a contribuição de cada gateway para o atraso total da "viagem" do pacote desde a origem até o seu destino. No seu funcionamento, o comando traceroute envia pacotes de pesquisa UDP (UDP probe packets) com um pequeno "time-tolive" máximo (variável Max_ttl), e então, espera por pacotes de resposta "ICMP TIME_EXCEEDED" dos gateways que estão no caminho. A seguir é mostrada a sintaxe desse comando.

traceroute [-m Max_ttl] [-n] [-p Port] [-q Nqueries] [-r] [-s SRC_Addr]

[-t TypeOfService] [-v] [-w WaitTime] Host [PacketSize

Se as respostas ao "probe" vêm de gateways diferentes, o traceroute imprime o endereço IP de cada um deles. Duas outras situações podem ocorrer. Se não houver resposta ao "probe" dentro de um intervalo de "time-out" de três segundos, ou se depois da indicação do tempo (round trip time) ocorrer falha na rota de origem, serão impressos, respectivamente:

Ao usar o DHCP para obter um endereço IP, um cliente está em um de seis estados possíveis, descritos a seguir:

1. Quando o cliente faz o boot, ele entra no estado ESTADO-1.

2. Para começar a adquirir um endereço IP, o cliente primeiro contacta todos os servidores DHCP na rede local. Para isso, difunde uma mensagem DHCPDISCOVER e muda para o estado ESTADO-2.

3. Como o protocolo é uma extensão do BOOTP, o cliente envia uma mensagem DHCPDISCOVER em um datagrama UDP com a porta de destino definida para a porta 67 – BOOTP. Todos os servidores DHCP na LAN recebem a mensagem, e os servidores que foram programados para responder a um determinado cliente enviam uma mensagem DHCPOFFER. Assim, um cliente pode receber zero ou mais respostas.

4. Enquanto está no estado ESTADO-2, o cliente coleta respostas DHCPOFFER dos servidores DHCP. Cada oferta contém informações de configuraç para o cliente junto com um endereço IP que o servidor está oferecendo para alugar ao cliente. O cliente precisa escolher uma das respostas e negociar um aluguel com o servidor.

5. Para isso, o cliente envia ao servidor uma mensagem DHCPREQUEST e entra no estado ESTADO-3.

6. Para reconhecer o recebimento da requisição e iniciar o aluguel, o servidor responde enviando um DHCPACK. A chegada de um reconhecimento faz com que o cliente mude endereço.

Sendo o ESTADO-1 = INIATILIZE, os demais ESTADO-2, ESTADO-3 e ESTADO-4 são, respectivamente:

O HTTP utiliza um recurso para melhorar a eficiência, reduzindo tanto a latência quanto o tráfego de rede, eliminando transferências desnecessárias. O aspecto mais óbvio dessa técnica é o armazenamento, quando uma página é acessada inicialmente, uma cópia é armazenada em disco, seja pelo navegador, por um proxy intermediário ou ambos. Novos pedidos da mesma página podem reduzir o processo de pesquisa e apanhar uma cópia da página a partir desse recurso, em vez do servidor. Esse recurso é conhecido como:

A transferência de arquivos está entre as aplicações TCP/IP mais utilizadas e ainda considera uma quantidade significativa de tráfego da Internet, sendo o protocolo FTP, que opera na camada de aplicação, um dos principais. Quando um cliente forma uma conexão inicial com o servidor, ele passa a usar um número de porta de protocolo aleatório e localmente atribuído e contata o servidor em uma porta conhecida, que é:

SMTP – Simple Mail Transfer Protocol refere-se ao protocolo de correio eletrônico que opera na camada de aplicação do modelo TCP/IP. A comunicação entre um cliente e um servidor consiste em texto ASCI legível. Inicialmente, o cliente estabelece uma conexão de fluxo confiável com o servidor e espera que o servidor envie uma mensagem MSG-1 informando não haver sobrecarga e que tudo e que a situação está sob controle e em condições favoráveis para a transmissão. Quando tiver acabado de enviar todas as mensagens de correio, um cliente emite um comando QUIT. O outro lado responde com um comando CMD, significando que ele concorda em terminar. Os dois lados, então, fecham a conexão TCP de forma controlada. Nessas condições, MSG-1 e CMD são:

SNMP – Simple Network Management Protocol refere-se a uma coleção de especificações para gerenciamento de rede que inclui o protocolo propriamente dito, a definição de um banco de dados e conceitos associados. Nesse contexto, a estação e os agentes de gerenciamento são vinculados por um protocolo de gerenciamento de rede. No caso de redess TCP/IP é o SNMP, enquanto que em redes baseadas em TCP/IP e OSI é o SNMPv2. Cada um desses protocolos inclui as seguintes capacidades principais:

I. Permite que a estação de gerenciamento recupere o valor dos objetos no agente.

II. Permite que a estação de gerenciamento defina o valor dos objetos no agente.

III. Permite que um agente envie notificações não solicitadas à estação de gerenciamento sobre os eventos importantes.

Essas capacidades são, respectivamente:

Criado pelo IETF, IPSec constitui um padrão de segurança que representa protocolos que têm como finalidade:

Por estar entre os itens mais importantes da infra-estrutura da Internet, o DNS é um mecanismo crítico a ser protegido. Para ajudar a proteger o DNS, o IETF desenvolveu uma tecnologia conhecida como DNS Security – DNSSEC. Os principais serviços fornecidos pelo DNSSEC incluem:

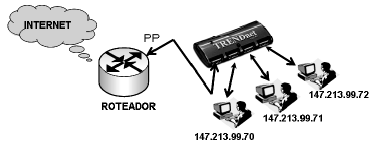

A figura abaixo refere-se à infra-estrutura de uma sub-rede que possui três microcomputadores utilizando os IP's indicados.

Sendo utilizado um esquema de máscara de tamanho fixo e o CIDR 147.213.99.64/28, pode-se afirmar que a máscara que essa sub-rede está utilizando é:

Roteadores são dispositivos para interconexão de redes que operam com base em um endereço lógico e operam em uma determinada camada/nível do Modelo de Referência OSI/ISO, pertencente ao Sistema de Comunicação de Dados. Esse endereço lógico e a camada/nível são:
