Os relés são dispositivos elétricos que se destinam a produzir mudanças súbitas e predeterminadas em um ou mais circuitos elétricos de saída, quando certas condições são satisfeitas nos circuitos de entrada. Com base nas definições I e II, contidas na norma NBR IEC 60050 (446), identifique a alternativa que apresenta relés X e Y, respectivamente:

I. Relé X é aquele no qual a operação lógica é produzida pelo movimento relativo de elementos mecânicos, sob a ação de uma corrente elétrica nos circuitos de entrada.

II. Relé Y é aquele no qual a operação lógica é produzida por componentes eletrônicos, magnéticos, ópticos ou outros, sem movimento mecânico de componentes.

Conforme a NR 10, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas. Assinale a alternativa que define, corretamente, um dos itens relativos ao conteúdo mínimo desse prontuário:

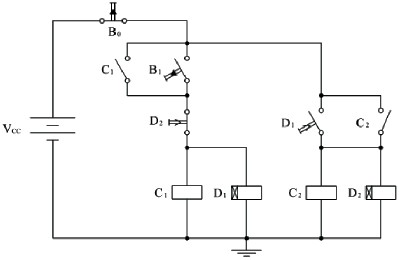

A figura abaixo ilustra o circuito para o acionamento de dois motores de indução trifásicos por intermédio das chaves contatoras C₁ e C₂. As chaves B₀ e B₁ são do tipo sem retenção. O ato de acionar uma chave significa apertá-la e em seguida soltá-la. Os relés D₁ e D₂ são do tipo com retardo na ligação, programados para 5 minutos ambos. Considere que o operador acionou a chave B₀ e, uma hora depois, a chave B₁. A seguir desse último acionamento, analise as afirmativas abaixo.

I. O motor comandado por C₁ entrará imediatamente em funcionamento e permanecerá nesse estado por cerca de 10 minutos quando, então, desligará.

II. Após 5 minutos, o motor comandado por C₂ será ligado e funcionará por 10 minutos.

III. Após 20 minutos, ambos os motores estarão desligados, encerrando o ciclo de funcionamento.

É(São) correta(s) apenas a(s) afirmativa(s)

Em uma instalação elétrica é fundamental que exista a divisão em circuitos terminais. Assinale a alternativa que ressalta, corretamente, itens importantes na divisão de circuitos.

Segundo a norma NBR 13534 (Instalações elétricas em estabelecimentos assistenciais de saúde), o equipamento elétrico empregado na área médica, destinado a fornecer alimentação com isolamento elétrico ao equipamento eletromédico, e que visa a minimizar as ocorrências de interrupção do fornecimento de energia, no caso de falha para terra na fonte de alimentação eletricamente separada, ou em equipamento a ela ligado é o:

Em uma eletrocalha há 3 circuitos. Suponha que eles sejam equilibrados, as correntes das fases não contenham uma taxa de terceira harmônica e múltiplos superior a 15% e que o condutor neutro esteja protegido contra sobrecorrentes. Sob estas condições, a seção do condutor neutro pode ser inferior à dos condutores de fase. Se as seções desses circuitos são 16, 35 e 95 mm², a seção, em mm² , dos condutores neutro serão, respectivamente:

Os condutores dos circuitos 1 e 2, indicados no trecho A da figura, são de 10 mm². Com base nas tabelas, o diâmetro nominal mínimo do eletroduto, em polegadas, utilizado neste trecho é:

Eletroduto rígido de PVC– tipo rosqueável

Segundo a norma NBR 5419 orienta, para assegurar a dispersão da corrente de descarga atmosférica na terra sem causar sobretensões perigosas, o arranjo e as dimensões do subsistema de aterramento são mais importantes que o próprio valor da resistência de aterramento. Entretanto, como forma de reduzir os gradientes de potencial no solo e a probabilidade de centelhamento perigoso, recomenda-se, para o caso de eletrodos não naturais, uma resistência, em ohms, de aproximadamente:

As definições a seguir, foram extraídas da NBR 5419:

I. A é o conjunto de dispositivos que reduzem os efeitos elétricos e magnéticos da corrente de descarga atmosférica dentro do volume a proteger.

II. B é a parte do SPDA externo destinada a conduzir a corrente de descarga atmosférica do subsistema captor ao subsistema de aterramento. Este elemento pode também estar embutido na estrutura.

Assinale a alternativa em que A e B complementam as definições I e II, respectivamente:

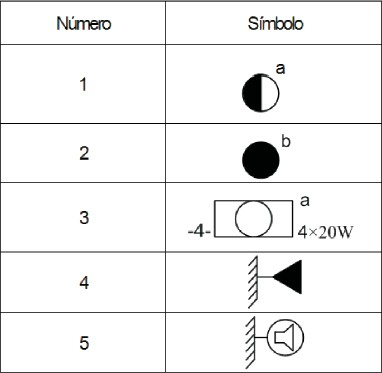

A tabela a seguir apresenta alguns símbolos da norma NBR 5444 (Símbolos gráficos para instalações elétricas prediais). Os símbolos de 1 até 5 correspondem, respectivamente:
