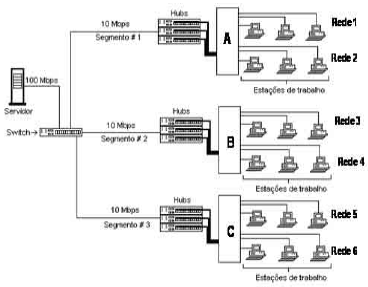

A topologia mostrada na figura segue a norma EIA/TIA 568, pois apresenta uma topologia do tipo estrela e tipifica um ambiente de aplicações na arquitetura cliente/servidor.

O servidor poderia localizar-se na mesma rede lógica das redes de 1 a 6, embora ele esteja em uma rede física diferente. A forma de criar uma única rede lógica para toda a topologia mostrada na figura é definir, por exemplo, um endereço IP de classe C para todos os nós com a mesma máscara, por exemplo 255.255.255.0.

As redes 1 e 2 estão no mesmo domínio de colisão, enquanto que os segmentos 2 e 3 estão em domínios de colisão diferentes.

Um LSP (label switched path) é um caminho bidirecional específico entre dois roteadores que utilizam técnicas de comutação de etiquetas para o encaminhamento de pacotes.

Para se dividir a rede de classe C: 129.45.32.0/255.255.255.0 em várias sub-redes, de modo a se obter pelo menos 10 sub-redes, devem-se adicionar 4 bits aos 24 que formam a máscara de rede nesse tipo de classe.

Nas redes Ethernet, o endereço usado pela camada de enlace (endereço físico) chama-se endereço MAC (media access control) e vem gravado no hardware do dispositivo de rede como um endereço de 48 bits representado em notação hexadecimal pontuada.

O Ethernet tem três camadas: LLC (controle do link lógico), MAC (controle de acesso ao meio) e física. A LLC e a MAC correspondem, juntas, à segunda camada do modelo de referência OSI.

No padrão Gigabit Ethernet, no modo de operação fullduplex, um quadro mínimo de 64 bytes pode ser transmitido 100 vezes mais rapidamente que no padrão Ethernet clássico; dessa forma, a distância mínima entre as estações deve ser de 25 m, para se manter as propriedades essenciais de funcionamento do protocolo CSMA/CD.
