No uso de ligações em madeira com cola, esta deve garantir resistência ao cisalhamento igual ou inferior à resistência longitudinal ao cisalhamento da madeira utilizada.

Quanto menor a umidade da madeira, maior é a resistência característica adotada no projeto estrutural em madeira.

Perfis metálicos denominados compactos permitem a ocorrência de plastificação sem ocorrência de flambagem local inelástica.

Considere que para evitar o desconforto causado por vibração excessiva de pisos, a frequência natural de vibração da estrutura seja maior que a frequência crítica, a qual depende da destinação da estrutura. Nessa situação, a frequência natural de vibração de uma laje destinada a salão de dança deve ser maior que a frequência natural de vibração de uma laje para uso em escritório.

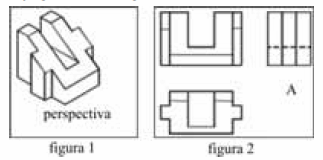

É correto afirmar que os três desenhos apresentados na figura 2 são diferentes representações do objeto mostrado na figura 1. Cada um desses três desenhos é uma vista ortográfica — frontal, superior ou lateral esquerda — do objeto posicionado no primeiro diedro.

A escala 1:1 é chamada escala natural, com a qual o objeto ou elemento é desenhado do tamanho real. As escalas de ampliação — tais como 2:1, 5:1, 10:1, etc. — fornecem como resultado desenhos que têm as dimensões maiores do que as do objeto real. Essas escalas de ampliação aplicam-se ao desenho de peças de pequenas dimensões, nas quais o nível de detalhamento precisa ser grande.

Considere que a figura seguinte, a aresta desenhada foi medida como 3 unidades na escala 1:50. Caso o desenho tenha sido realizado na escala 1:5, a medida real da aresta será de 30 cm.

A planta de situação é aquela que situa a edificação dentro do terreno. Essa planta pode ser feita em um desenho único, na escala 1:250 ou 1:500, com a locação da edificação, seus recuos e afastamentos, a planta de cobertura e a amarração do terreno em relação à vizinhança.

Os cortes devem estar indicados nas plantas para possibilitar sua visualização e interpretação. Essa indicação é executada com linhas traço e ponto estreitas, largas nas extremidades e nas mudanças de direção e incluem a posição, a extensão e o sentido de visualização dos cortes.

O desenho acima mostra a seção horizontal de uma porta e seus encaixes com folha de 80 cm que tem abertura para uma área denominada ambiente 1.
