Uma indústria metalúrgica está enfrentando recorrentes paradas não programadas em uma de suas prensas hidráulicas, impactando a produção e gerando altos custos de manutenção corretiva. O setor de Planejamento, Controle e Manutenção (PCM) foi acionado para encontrar uma solução eficiente.
Considerando as melhores práticas de PCM, dentre ações a seguir, a mais adequada para resolver o problema a longo prazo é:

No processo de compatibilização de elevadores a uma edificação, o engenheiro mecânico deve garantir que eles sejam projetados e integrados de maneira eficaz com a estrutura da edificação, respeitando requisitos técnicos e de segurança. Sobre esse processo, analise as afirmativas a seguir.

I. O posicionamento ideal para a casa de máquinas de elevadores é na parte superior do edifício, sobre a caixa do elevador.
II. As caixas dos elevadores não demandam aberturas para ventilação ou iluminação, uma vez que as portas nos andares cumprem essa função.
III. Os poços dos elevadores deverão ser impermeáveis, fechados e aterrados, e neles não deverá existir qualquer obstáculo que dificulte a instalação dos aparelhos do elevador, tais como sapatas ou vigas que invadam o poço.

Está correto apenas o que se afirma em:

Um engenheiro precisa estimar a quantidade de elevadores necessários em um prédio comercial de 10 andares, onde trabalham em média 25 pessoas por andar. As seguintes hipóteses foram assumidas no projeto preliminar:

• cada elevador deve transportar 10 pessoas; • 70% das pessoas utilizarão os elevadores nos horários de pico; • os períodos de pico têm duração de 10 minutos; • o tempo total de ida e volta de cada elevador é de 2 minutos.

Considerando essas hipóteses, o número de elevadores necessários é de:

O cálculo da carga térmica para dimensionamento de sistemas de condicionamento de ar deve levar em conta todas as fontes térmicas atuantes. Observe a tabela a seguir, que identifica as fontes de calor e as quantifica.

Fonte	Quantidade	Carga térmica
Pessoas	4	600 BTU/h/pessoa
Equipamentos	6 computadores 1 impressora	300 BTU/h/computador 400 BTU/h/impressora
Iluminação	10 lâmpadas 15W	4 BTU/h/W
Janelas	1 (4 m2)	800 BTU/h/m2
Área	40 m2	600 BTU/h/m2

Considerando esses dados, a carga térmica total vale:

Em sistemas de ventilação forçada, a taxa de troca de ar é uma variável muito importante no dimensionamento da potência requerida pelo sistema. Em função de fatores tais como a quantidade de pessoas no local a ser ventilado, a presença de contaminantes no ar e o tipo de utilização do local, existem valores recomendados para essa taxa.
Supondo seja adotada uma taxa de renovação de ar média de 25 trocas por hora para uma cozinha industrial de comprimento 17 m, largura 5 m e altura 4 m, a vazão do sistema de ventilação será igual a:

Um circuito RLC em série apresenta os seguintes componentes:
• resistor, R = 30 Ω; • indutor, L = 0,3 H; • capacitor, C = 11,1 μF.
Adotando π = 3, se a fonte de tensão alternada tem uma frequência f = 60 Hz, a reatância indutiva do circuito, que é utilizada no cálculo da impedância total, vale:

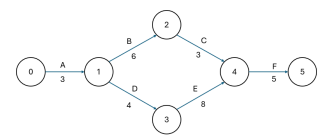

Diagramas de rede são muito utilizados associados ao método PERT, originando o sistema denominado PERT/CPM. Um exemplo desse tipo de diagrama é apresentado na figura.





Se as durações das atividades são apresentadas em dias, o prazo total para a execução do projeto exemplificado no diagrama é de:

Para estimar o prazo de uma obra, o engenheiro responsável decidiu adotar a metodologia PERT/CPM. Após a construção do diagrama que permite estimar o caminho crítico e considerando incertezas, as seguintes estimativas de tempo foram feitas:
• otimista = 40 dias; • mais provável = 80 dias; • pessimista = 150 dias.
Levando em conta que a metodologia PERT assume que a duração de cada atividade é uma variável aleatória que segue a distribuição Beta, é correto afirmar que o valor médio do tempo total da obra é de:

A figura a seguir apresenta o projeto esquemático de uma instalação de bombeamento composta por duas bombas centrífugas, 1 e 2, cujas características são apresentadas na tabela.

(NA = nível d’água; Adaptado de https://wp.ufpel.edu.br/ hugoguedes/files/2019/05/Associa%C3%A7%C3%A3o-debombas.pdf)

	Bomba 1	Bomba 2
Rendimento	50%	?
Altura manométrica	40 m	48 m

Deseja-se que o rendimento desse sistema seja de 55%. Para tanto, o rendimento da bomba 2 deve ser de:

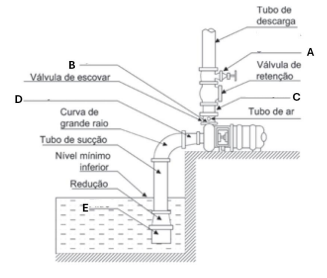

Uma bomba centrífuga, que garante o funcionamento do sistema de abastecimento de água de uma edificação, será recolocada em funcionamento após sua manutenção. Para tanto, será necessário realizar a escorva dessa bomba utilizando um ejetor. A figura a seguir ilustra, esquematicamente, a configuração do sistema de bombeamento, apresentando a bomba, tubulações e demais componentes.





(Adaptado de: Bombas: guia básico / Eletrobras [et al.]. Brasilia : IEL/NC, 2009.)

Nessa figura, o ejetor é indicado pela letra:
