Um medidor de energia elétrica de constante de disco 1,2 Wh/rotação terá seu desempenho aferido em relação a um medidor padrão de constante de disco 0,6 Wh/rotação. Se o medidor a ser testado estiver correto, quando o disco do medidor padrão efetuar 10 rotações, o disco do medidor em teste fará:

A placa de identificação de um gerador síncrono apresenta: 50 MVA, 13.8kV, X= 20 %. O valor da reatância da máquina em p.u.( por unidade) referida a uma base de 100 MVA e 13,2 kV é:

Um motor de indução trifásico solicita da rede uma potência de 50 kW. As perdas no estator somam 1 kW. Admitindo-se que a máquina opera com deslizamento de 3%, as perdas no cobre, por fase, são:

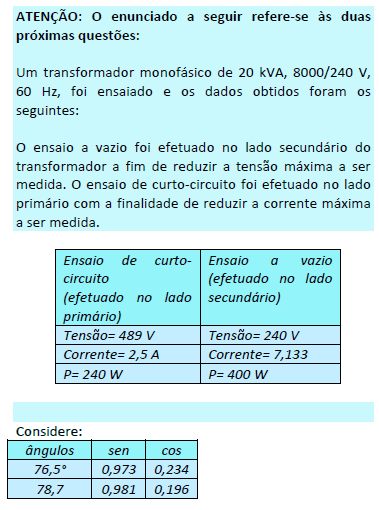

Os valores da resistência e da reatância equivalentes em série, referidas ao lado de alta tensão (primário) do transformador, são respectivamente:

Os valores da resistência e da reatância do ramo da excitação, referidas ao lado de alta tensão (primário) do transformador, são respectivamente:

Uma tensão eficaz de 380 V é aplicada em uma carga na qual produz uma corrente eficaz de 4 A com ângulo de atraso de 30°. Lembre que sen(30º) = 0,5 e considere cos(30º) = 0,87. Os valores da resistência e da reatância da carga , respectivamente, são:
