Nas linhas de transmissões é comum aparecer um efeito que provoca uma descarga elétrica pela ionização do ar nos arredores do condutor, que pode gerar ondas eletromagnéticas e ruídos audíveis. Assinale a alternativa que apresenta o nome desse efeito.

Um transformador é um equipamento elétrico utilizado para adequar níveis de tensão, baixando ou elevando os níveis de tensão, de acordo com a sua aplicação. Considere um transformador abaixador, em que a média tensão está ligada no primário e a baixa tensão está conectada no secundário. Diante disso, considere as afirmativas e marque V para as verdadeiras e F para as falsas.

( ) Um transformador abaixador de 13200V para 220V na sua potência nominal tem no seu primário a corrente maior que a corrente do secundário.

( ) A bitola do secundário é maior que a bitola do primário.

( ) Se a ligação do secundário for estrela, o neutro do secundário é aterrado junto com o tanque do transformador e o aterramento desce pelo poste onde o transformador está instalado.

( ) Com o transformador operando a vazio, sendo alimentado pelo primário e sem carga no secundário, não há perdas ôhmicas

Assinale a alternativa que apresenta a sequência CORRETA de V e F.

Um motor de indução trifásico ligado diretamente na rede elétrica do Brasil está operando em sua potência nominal de 5 cv, com uma rotação de 1730 RPM e possui um fator de potência de 0,8. Assinale a alternativa que apresenta a quantidade de polos desse motor.

Um transformador trifásico de 45 kVA está ligado na rede de média tensão em 13208 V na conexão em triângulo. A tensão entre os terminais de baixa tensão (tensão entre linhas) é de 220 V e a conexão na baixa tensão é em estrela. Sabendo que uma bobina de média tensão possui 2392 espiras, qual o número de espiras de uma bobina de baixa tensão?

Geração distribuída é um sistema de energia elétrica localizada próximo ao centro de consumo. Ela pode ser dividida em microgeração distribuída e em minigeração distribuída, e essa classificação vai depender do limite de potência instalada da cogeração qualificada. Assinale a alternativa que apresenta os limites de potência da minigeração distribuída e da microgeração distribuída, respectivamente.

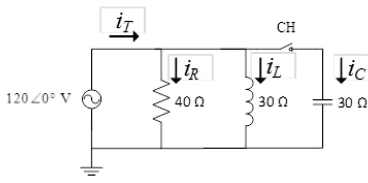

Um circuito elétrico possui três cargas em paralelo, sendo uma resistiva com R = 40 ohms, uma indutiva com XL = 30 ohms, uma capacitiva com Xc = 30 ohms. Esse circuito é alimentado por uma fonte de tensão senoidal de 120 V e a carga capacitiva possui uma chave CH para ligar o capacitor em paralelo no circuito, como pode ser visto na figura a seguir.

A respeito da operação desse circuito, analise as afirmativas.

I. Após decorrer um tempo da chave CH fechada, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 1,2 A e está atrasada 45° em relação à tensão.

II. Após a abertura da chave CH, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 5 A e está atrasada em relação à tensão.

III. Com a chave CH aberta e o circuito em regime permanente, a potência dissipada pelo resistor é de 840 W.

IV. Independente se a chave CH está fechada ou aberta, a corrente no indutor sempre terá a amplitude de 4 A e defasada 90° da tensão.

Assinale a alternativa CORRETA:

Muito utilizado para projetos de pavimentos, o ensaio de CBR (California Bearing Ratio), ou ISC (Índice de Suporte Califórnia), consiste na avaliação da resistência do solo à penetração de um cilindro padronizado comparada com a resistência à penetração de uma brita padrão. Segundo as normas que regem este ensaio (DNIT 172:2016 e ABNT NBR 9895:2016), o responsável pela execução, contratado pelo PARANACIDADE, deve realizar, na ordem, os seguintes procedimentos:

Para o dimensionamento de água fria do banheiro de uma edificação, o engenheiro do PARANACIDADE levantou os acessórios presentes no trecho em questão, conforme mostra a tabela a seguir. Considerando que o comprimento do trecho é de 12 m, a pressão à montante é de 18 mca e a perda de carga unitária é de 0,05 mca/m, assinale a alternativa que indica a pressão disponível à jusante deste trecho.

Segundo os resultados de alguns furos de sondagem realizados para a construção de uma obra pelo PARANACIDADE, o solo do local apresenta cor marrom avermelhada e um perfil bastante profundo, com camadas de solo homogêneo, seguidas de saprólitos e rocha alterada antes de se atingir a rocha sã. Amostras do solo e da rocha mostraram que ambos possuem composições quase que idênticas. Diante destas informações, possivelmente esse solo é classificado quanto à sua origem como:

Uma edificação executada pelo PARANACIDADE acabou de entrar na fase de acabamentos e o engenheiro responsável vai dar início às compras das soleiras e pingadeiras da obra. Comparando o granito e o mármore, optou pelo primeiro devido ao seu custo- benefício. Sobre estas rochas amplamente usadas na construção civil, assinale a alternativa que indica o tipo de rocha nos quais se enquadram os granitos e os mármores, respectivamente.
