No sistema SDH, a multiplexação dos sinais digitais ocorre bit a bit, enquanto no sistema PDH o processo se verifica byte a byte.

A. Ahmed. Eletrônica de potência. Pearson/Prentice-Hall, 2006, p . 34 ( com adaptações ) .

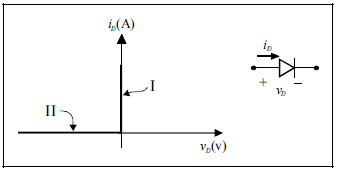

Considerando que a figura acima mostra a característica ideal corrente i_D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue o item a seguir.

A característica i_D versus v_D indica que o diodo opera como uma chave eletrônica, a qual fica desligada na região II da característica e ligada na região I.

A. Ahmed. Eletrônica de potência. Pearson/Prentice-Hall, 2006, p . 34 ( com adaptações ) .

Considerando que a figura acima mostra a característica ideal corrente i_D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue o item a seguir.

Caso a característica do diodo não fosse ideal, a característica que melhor retrataria a situação de um diodo real seria aquela na qual, no primeiro quadrante do plano cartesiano, a relação entre i_D e v_D fosse uma reta, partindo da origem, tendo inclinação inferior a 1.

O sistema SDH possui recursos e serviços de rede, tal como o mecanismo que proporciona a regeneração de circuitos ou rotas para que os pacotes sejam preservados durante a transmissão de dados.

A. Ahmed. Eletrônica de potência. Pearson/Prentice-Hall, 2006, p . 34 ( com adaptações ) .

Considerando que a figura acima mostra a característica ideal corrente i_D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue o item a seguir.

Suponha que o diodo seja ligado em série a uma fonte de tensão senoidal cuja amplitude é igual a 100 V e a um resistor de 10 !$ \Omega !$. Nessa situação, quando em funcionamento, a corrente que circula por esse circuito apresenta valor máximo igual a 10 A.

O sistema ATM opera com velocidades de transmissão de dados inferior ao SDH, em geral, inferior a 10 Mbps.

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i₁, i₂ e i₃ representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue o item que se segue.

A tensão e₁ entre os terminais do resistor de 1 S é igual a 10 V.

O comando das chaves magnéticas pode ser efetuado de forma manual, pressionando-se um botão, ou automaticamente, pelo comando de uma corrente de um determinado circuito, por exemplo, de um sensor de indicador de nível de um líquido.

J. Niskier. Manual de instalações elétricas. LTC, 2005, p. 167 (com adaptações).

A figura acima mostra os esquemas dos circuitos de comando e de força de um mecanismo para bombear água de um reservatório inferior para o superior, quando necessário. No modo automático, quando o reservatório estiver cheio, a opção para bombeamento é desabilitada pelo mecanismo; se o reservatório inferior estiver vazio, será necessário enchê-lo inicialmente, para haver bombeamento para o reservatório superior. Ambos os reservatórios são dotados de controle automático de bóia. A partir dessas informações, julgue o item que se segue.

Conforme o esquema mostrado, a atuação dos automáticos de bóia somente contribuirá para acionamento do motor caso a chave seletora estiver na posição automática.

O alumínio, por apresentar considerável quantidade de elétrons livres, porém inferior à de elementos como o cobre, é um bom condutor.
