J. Niskier. Manual de instalações elétricas. LTC, 2005, p. 167 (com adaptações).

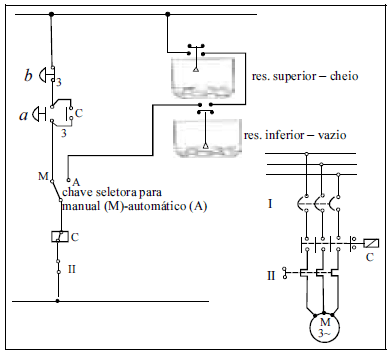

A figura acima mostra os esquemas dos circuitos de comando e de força de um mecanismo para bombear água de um reservatório inferior para o superior, quando necessário. No modo automático, quando o reservatório estiver cheio, a opção para bombeamento é desabilitada pelo mecanismo; se o reservatório inferior estiver vazio, será necessário enchê-lo inicialmente, para haver bombeamento para o reservatório superior. Ambos os reservatórios são dotados de controle automático de bóia. A partir dessas informações, julgue o item que se segue.

Com a chave seletora na posição manual, o motor somente será acionado, quando necessário, por meio de atuação sobre a botoeira a no circuito de comando.

Um motor CC do tipo excitação de campo em série, durante os primeiros instantes após o seu acionamento, apresenta conjugado aproximadamente nulo.

A figura acima mostra um capacitor de placas paralelas carregadas com cargas +Q e –Q, distribuídas uniformemente sobre as respectivas placas. Cada placa tem área A, estando as mesmas separadas por uma distância d. A distância d é muito menor que qualquer uma das dimensões das placas, sendo o espaço entre placas preenchido por um material dielétrico homogêneo de permissividade dielétrica igual a g. Com base nessas informações e desprezando o efeito da dispersão do campo elétrico nas bordas das placas, julgue o item subsequente.

A intensidade do campo elétrico entre as placas é igual a !$ { \large Q \over \varepsilon\,A} !$.

Nos geradores e motores CC, a tensão é convertida em contínua por meio de componentes localizados no induzido, os quais são denominados peças polares.

A corrente que flui pela fonte de tensão é igual à soma algébrica das correntes de malha i ₁ e i ₂ .

Suponha que uma medição de tensão efetuada com um dos multímetros resulte na indicação de 600 unidades no visor, quando utilizada a escala indicada para mV. Nessa situação, o valor efetivo da tensão é igual 0,6 V.

Uma máquina síncrona é capaz de operar tanto como gerador, quanto como motor.

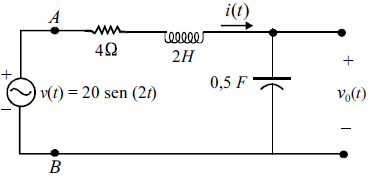

Considerando que o circuito elétrico esquematizado na figura acima funcione em regime senoidal permanente, julgue o item a seguir.

O valor eficaz da tensão v₀(t) é igual a !$ { \Large { 10 \over \sqrt{2}}}V !$.

Um material presente na natureza é considerado isolante perfeito, quando sua permissividade dielétrica relativa à permissividade no vácuo é superior à unidade.

Na estrutura de um diodo de junção P-N, existem três terminais, a saber: um anodo, um catodo e um terminal para injeção de nível de sinal CC, o qual permite que o diodo venha a conduzir qualquer que seja a tensão aplicada a seus terminais.
