Considerando a figura acima, que mostra uma janela do navegador Internet Explorer 6 (IE6), julgue o item que se segue.

No endereço www.google.com.br, o termo .br indica que o URL é de um sítio do governo brasileiro.

Considerando a figura acima, que mostra uma janela do navegador Internet Explorer 6 (IE6), julgue o item que se segue.

Para iniciar novamente o download da página www.google.com.br, é suficiente clicar a ferramenta .

A figura acima mostra uma janela do Windows Explorer, executada em um computador cujo sistema operacional é o Windows XP. Com relação a essa figura, julgue o item a seguir.

Ao se clicar a ferramenta , a lista de pastas será ocultada.

A figura acima mostra uma janela do Windows Explorer, executada em um computador cujo sistema operacional é o Windows XP. Com relação a essa figura, julgue o item a seguir.

A opção , que não está mostrada na figura, tem, como funcionalidade principal, permitir controlar o tamanho máximo dos arquivos criados no Word.

A figura acima mostra uma janela do Windows Explorer, executada em um computador cujo sistema operacional é o Windows XP. Com relação a essa figura, julgue o item a seguir.

O item é uma pasta com arquivos do Word.

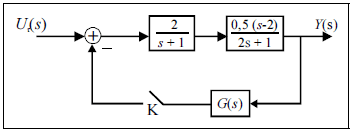

O diagrama de blocos mostrado na figura acima representa um processo, o qual pode ser considerado um sistema dinâmico linear contínuo em malha-aberta, quando a chave K está na posição aberta. O sinal de saída Y(s) do processo é controlado por um sinal de referência U_r(s). O sinal de saída pode ser realimentado mediante a inserção da malha de realimentação G(s), que quando ligada origina um sistema em malha- fechada. Acerca dessas informações e considerando que s, em todas as expressões, é o operador da transformada de Laplace, julgue o item subsequente.

O sistema dinâmico em malha-aberta é estável.

O diagrama de blocos mostrado na figura acima representa um processo, o qual pode ser considerado um sistema dinâmico linear contínuo em malha-aberta, quando a chave K está na posição aberta. O sinal de saída Y(s) do processo é controlado por um sinal de referência U_r(s). O sinal de saída pode ser realimentado mediante a inserção da malha de realimentação G(s), que quando ligada origina um sistema em malha- fechada. Acerca dessas informações e considerando que s, em todas as expressões, é o operador da transformada de Laplace, julgue o item subsequente.

A função de transferência em malha- aberta, !$ H(s) = { \Large { Y(s) \over U_r(s)}} !$, tem um zero no semi-plano direito do plano complexo.

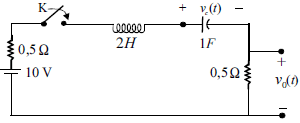

Considerando que, no circuito ilustrado na figura acima, a chave K seja ligada no instante t = 0 s e que, antes do fechamento da chave, o indutor e o capacitor encontrem-se descarregados, julgue o item seguinte.

A tensão v_c(t), em V, em regime permanente e transitório nos terminais do capacitor, com as devidas condições iniciais, pode ser calculada resolvendo-se a equação diferencial !$ { \Large { d^2 v_c(t) \over dt^2}} + { \Large { 1 \over 2}} { \Large { dv_c(t) \over dt}} + { \Large { 1 \over 2}} v_c(t) = 5 !$.

O diagrama de blocos mostrado na figura acima representa um processo, o qual pode ser considerado um sistema dinâmico linear contínuo em malha-aberta, quando a chave K está na posição aberta. O sinal de saída Y(s) do processo é controlado por um sinal de referência U_r(s). O sinal de saída pode ser realimentado mediante a inserção da malha de realimentação G(s), que quando ligada origina um sistema em malha- fechada. Acerca dessas informações e considerando que s, em todas as expressões, é o operador da transformada de Laplace, julgue o item subsequente.

Considere que a chave K seja fechada, conectando-se então a malha de realimentação G(s) ao processo. Nessa situação, se G(s) assume um valor constante, representando um ganho igual a +2, esse sistema em malha- fechada é instável.

O diagrama de blocos mostrado na figura acima representa um processo, o qual pode ser considerado um sistema dinâmico linear contínuo em malha-aberta, quando a chave K está na posição aberta. O sinal de saída Y(s) do processo é controlado por um sinal de referência U_r(s). O sinal de saída pode ser realimentado mediante a inserção da malha de realimentação G(s), que quando ligada origina um sistema em malha- fechada. Acerca dessas informações e considerando que s, em todas as expressões, é o operador da transformada de Laplace, julgue o item subsequente.

Se a chave K for fechada e G(s) = -1, diz-se que o sistema resultante apresenta realimentação unitária positiva. Para realimentação dessa natureza, qualquer sistema dinâmico linear é instável.
