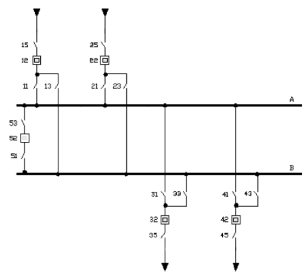

Dado o diagrama unifilar de um esquema elétrico típico de subestações de sistemas elétricos de potência, pode-se concluir que se trata de:

Seja uma linha de transmissão ideal de 300 kV, com comprimento elétrico equivalente ϴ = π/3 radianos e impedância característica Zc = 300 Ω. Suponha a linha em vazio e energizada por uma fonte ideal de 300 kV, entre fases. Para que a tensão em vazio seja igual à tensão nominal da linha, a potência reativa trifásica, em Mvar, dos reatores a serem instalados em cada extremidade é:

Considere as seguintes informações sobre um transformador trifásico: reatância de dispersão igual a 20%, 500 MVA, 138 kV / 300 kV. Supondo-se que os valores de base do sistema, no lado de maior tensão, sejam 600 kV e 1000 MVA, determine o valor por unidade da reatância do transformador na base do sistema.

Considere uma subestação transformadora em poste. Este tipo de subestação apresenta, além do transformador, alguns materiais e equipamentos indispensáveis em seu arranjo. A alternativa que apresenta CORRETAMENTE alguns desses materiais e equipamentos é:

Considerando as seguintes afirmativas sobre as usinas hidrelétricas, assinale a alternativa INCORRETA:

Com relação aos transitórios eletromagnéticos, considere as seguintes afirmativas:

I. Pode-se entender por transitórios eletromagnéticos as manifestações ou respostas elétricas, locais ou nas adjacências, oriundas de alterações súbitas nas condições operacionais de um sistema de energia elétrica.

II. Os sistemas elétricos estão sujeitos a inúmeros fenômenos transitórios, variando desde oscilações eletromecânicas (baixa frequências) até as rápidas variações de tensões e correntes causadas por chaveamentos ou mudanças bruscas de estado.

III. Os fenômenos transitórios podem ser classificados em dois grupos, os chamados transitórios impulsivos e os transitórios oscilatórios.

Desta forma, é CORRETO afirmar que:

Um transformador de corrente é utilizado na saída de um cabo de alimentação para reduzir a corrente elétrica a um valor seguro que possa ser medido por um amperímetro analógico. Possui como característica uma relação de transformação nominal (relação entre o número de espiras do secundário para o número de espiras do primário) igual a 240 e um fator de correção de relação dado por FCR=1,025. Com base nessas informações e assumindo-se que o amperímetro registre uma corrente RMS igual a 7,0 A, é correto afirmar que o valor da corrente, em RMS, através do cabo de alimentação, estará compreendido entre:

De acordo com a nomenclatura ANSI, os números dos relés de sobrecorrente instantâneo, sobrecorrente temporizado, sobretensão, subtensão, são, respectivamente:

Um sistema de energia elétrica é composto por três barras, barras 1, 2, e 3, interligadas entre si, por linhas de transmissão idênticas de admitância série 0,25 – j1,5 pu e susceptância capacitiva em cada extremidade da linha de j0,2 pu. O elemento Y33 da matriz admitância nodal, em pu, é:

Considere o seguinte diagrama unifilar e a classificação das barras:

Sobre o problema de fluxo de potência formulado para o sistema de energia elétrica representado por este diagrama, considere as seguintes afirmativas:

I. A matriz admitância de barra que representa a rede elétrica é uma matriz quadrada de dimensão seis e simétrica.

II. São incógnitas do problema as magnitudes e ângulos de fase dos fasores das tensões de todas as barras.

III. Os dados de entrada do problema são as injeções líquidas de potência ativa e reativa de todas as barras.

IV. A injeção líquida de potência ativa da barra 3 é uma incógnita do problema de fluxo de potência não linear.

Assinale a alternativa CORRETA.
