A figura a seguir apresenta as dimensões de um bloco composto por material com densidade 0,4. Unidades em cm.

Deseja-se que esse bloco flutue em equilíbrio estável em um recipiente com água.

Considerando que a altura desse bloco deve ser um valor inteiro, seu valor máximo deve ser de:

Uma viga biengastada, com seção transversal quadrada de lado 0,1 m, é submetida a uma carga concentrada no meio do seu vão, como ilustrado na figura a seguir.

Desprezando os efeitos localizados de extremidade e as tensões cisalhantes, a máxima tensão normal de flexão que se desenvolve nessa viga vale:

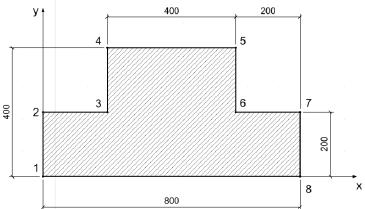

Observe a figura plana hachurada a seguir. Dimensões em mm.

Nessa figura, o maior momento de inércia em relação ao centroide vale:

O tratamento térmico realizado no aço que consiste no seu aquecimento a uma temperatura acima da zona crítica, seguido de esfriamento ao ar, é conhecido como:

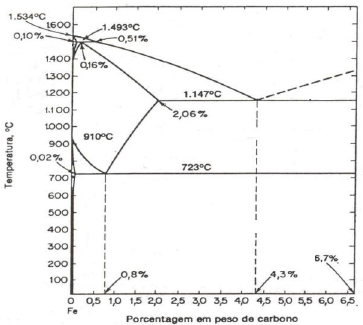

A figura a seguir apresenta o diagrama de equilíbrio da liga ferro-carbono.

Para uma liga com composição 99,5%p Fe – 0,5% C a uma temperatura imediatamente abaixo da eutetoide, as frações aproximadas das fases ferrita total e cementita são, respectivamente, de:

O processo psicrométrico no qual não há variação na umidade absoluta ou específica, ou seja, o teor de umidade no ar não se altera, e apenas a temperatura é sensibilizada, é conhecido como:

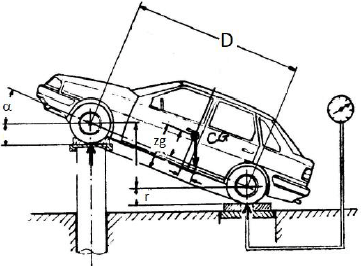

Um perito deseja calcular altura do centro de gravidade (CG), zg, do veículo com peso total de 1000 kgf. Inicialmente, ele posiciona o veículo no plano e verifica, com o uso de uma balança, que os pesos dos eixos traseiros e dianteiros são iguais. A seguir, o veículo é inclinado como indicado na figura.

Sabe-se que a inclinação é de 45° e que a distância entre eixos (D) e das rodas aos apoios (r) valem, respectivamente, 2,0 m e 25 cm. Além disso, a balança indica que o peso do eixo traseiro, nessa condição, é de 600 kgf.

Assim, a distância zg vale:

A figura a seguir ilustra, esquematicamente, a árvore de transmissão de um veículo.

Nessa figura, os elementos indicados com os números 1 e 2 são conhecidos, respectivamente, como:

Um cubo de aço de lado 1,0 m está imerso com todas as suas faces expostas a um meio corrosivo. Para avaliar a taxa de penetração da corrosão (TPC) no bloco, um engenheiro examina a cada três meses o peso do bloco.

Sabendo-se que as medidas revelam uma perda de peso constante de 0,216 kgf a cada intervalo de tempo considerado e admitindo que o peso específico do aço é de 8000 kgf/m^3, a TPC nesse bloco vale:

Em uma análise pericial coube ao profissional determinar o calor de formação envolvido em uma redução de óxido de ferro.

Sabendo-se que ΔH_fº(H2O,L) = -285 kJ/mol, e que ΔH_fº(Fe₂O₃ ,s) = -824 kJ/mol, o profissional determinou o calor de formação solicitado como sendo de aproximadamente:
