Considere as afirmativas I, II e III apresentadas a seguir, relativas a resultados de tratamentos térmicos aplicados a peças pequenas (espessura de 20 mm) de aço-carbono com 0,45% de carbono:

I. Com a têmpera em água obtém-se dureza maior do que com a têmpera em óleo, devido à formação de maior quantidade de martensita na primeira.

II. Com a normalização obtém-se granulação mais grosseira e maior quantidade do microconstituinte ferrita do que com o recozimento pleno.

III. Com a têmpera em água a tenacidade obtida é menor do que com a normalização, devido à formação de martensita na peça temperada e de ferrita e perlita na peça normalizada.

É correto afirmar que APENAS a afirmativa:

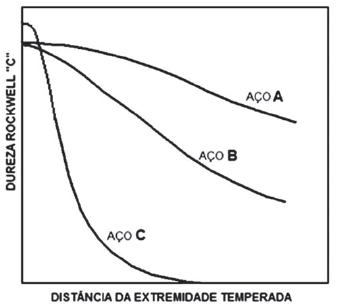

Considere a figura apresentada a seguir que mostra curvas de temperabilidade obtidas por meio do ensaio de temperabilidade Jominy para os aços de baixa liga A, B e C:

A partir da análise destas curvas de temperabilidade Jominy, é correto afirmar que dentre esses aços:

Considere as afirmativas I, II e III apresentadas a seguir, relativas a mecanismos de aumento de resistência nos aços-carbono:

I. O refino de grão é um mecanismo de aumento de resistência mecânica (endurecimento) que também promove aumento da tenacidade dos aços-carbono.

II. A reação martensítica é, dentre os diversos mecanismos de aumento de resistência, aquele que promove maior aumento de dureza nos aços-carbono.

III. O endurecimento por precipitação de carbonetos é o mecanismo de endurecimento predominante no aço de baixo teor de carbono quando este é submetido à deformação plástica a frio.

É correto afirmar que APENAS a afirmativa:

Considere que corpos de prova para realização de ensaio de impacto Charpy, bem como corpos de prova para ensaio de tração uniaxial foram extraídos da região do centro da espessura de duas chapas de aço-carbono de mesma espessura, mesma composição química e com 0,20% de carbono. Essas chapas foram autenitizadas em temperaturas diferentes e ambas foram submetidas à mesma velocidade de resfriamento (ao ar tranquilo). Uma das chapas apresentava granulação grosseira e a outra granulação bem fina. Todos os corpos de prova foram extraídos das chapas segundo a mesma orientação em relação à direção de laminação. Os corpos de prova de impacto foram ensaiados em diversas temperaturas entre -40ºC e 20ºC. A análise dos resultados obtidos mostra, muito provavelmente, que o aço de granulação fina apresenta, em relação ao aço de granulação grosseira:

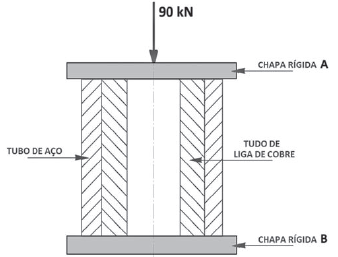

A figura apresentada a seguir mostra um tubo de aço envolvendo um tubo de uma liga de cobre. Os dois tubos possuem o mesmo comprimento e estão sendo submetidos a um carregamento elástico e compressão de 90 kN aplicado pelas chapas rígidas A e B:

Sabendo que os dois tubos têm áreas da seção transversal resistente iguais e que o módulo de elasticidade do aço é igual ao dobro do módulo de elasticidade da liga de cobre, as intensidades das cargas, em kN, suportadas pelo tubo de aço e pelo tubo de liga de cobre são, respectivamente:

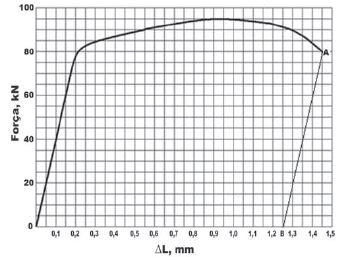

Considere o diagrama Força (em kN) versus Alongamento (em mm) mostrado na figura apresentada abaixo, obtido a partir de um ensaio de tração uniaxial de um corpo-de-prova metálico de seção resistente circular e base de medidas (L0) para medição das deformações igual a 50 mm, no qual observa-se o segmento AB que é paralelo ao trecho linear elástico:

Considerando que o diagrama foi obtido utilizando-se equipamento e acessórios adequados e que o ponto A representa a ruptura do corpo-de-prova, é correto afirmar que a deformação plástica permanente do material após a ruptura do corpo-de-prova ensaiado é aproximadamente igual a:

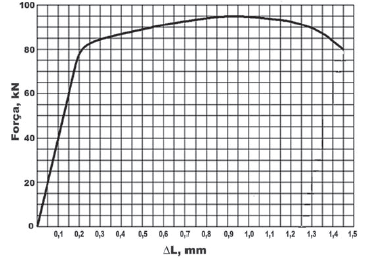

Considere o diagrama Força (em kN) versus Alongamento (em mm) mostrado na figura apresentada abaixo, obtido a parti de um ensaio de tração uniaxial de um corpo-de-prova metálico de seção resistente retangular de largura 25 mm e espessura 10 mm:

Considerando que o diagrama foi obtido utilizando-se equipamento e acessórios adequados, é correto afirmar que o Limite de Resistência à Tração (Resistência Mecânica) do material do corpo-de-prova ensaiado, em MPa, é aproximadamente igual a:

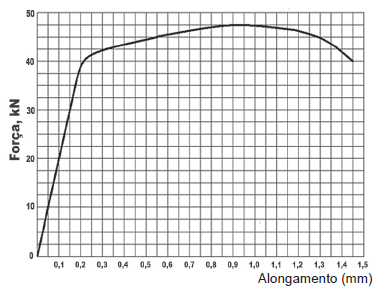

Considere o diagrama Força (em kN) versus Alongamento (em mm) mostrado na figura apresentada a seguir, obtido a partir de um ensaio de tração uniaxial de um corpo-de-prova metálico cuja seção resistente tinha área inicial igual a 250 mm² e base de medidas (L₀) para medição das deformações igual a 75 mm;

Considerando que o diagrama foi obtido utilizando-se equipamento e acessórios adequados, é correto afirmar que o módulo de elasticidade do material do corpo-de-prova ensaiado, em GPa, é aproximadamente igual a:

Observe a figura a seguir que apresenta as microestruturas de duas a mostras (A e B) de um mesmo tipo de aço-carbono hipoeutetoide, observadas ao microscópio metalográfico com a mesma aplicação, após polimento mecânico e ataque químico com o reativo nital 2%:

Sabendo que ambas as microestruturas foram obtidas a partir da mesma velocidade de resfriamento da austenita e que apresentam ferrita e perlita, é correto afirmar que a amostra A:

Uma prensa hidráulica é constituída de dois êmbolos sendo que o diâmetro do êmbolo maior é 40% superior ao diâmetro do outro êmbolo. Admitindo que o óleo hidráulico utilizado para a transmissão de força é incompressível e que uma força F foi aplicada no êmbolo de menor diâmetro, surgirá, como consequência, uma força no êmbolo de maior diâmetro que vale:
