Considere as afirmativas abaixo a respeito da função das juntas de assentamento para pisos.

I. Têm a função de compensar a variação de bitola das placas cerâmicas.

II. Oferecem relativo poder de acomodação às movimentações da base e das placas cerâmicas.

III. Facilitam a troca de placas cerâmicas.

De acordo com a NBR 13753/1996 - Revestimento de piso interno ou externo com placas cerâmicas e com a utilização de argamassa colante, está(ão) correta(s) a(s) seguinte(s) afirmação(ões):

Foi verificado que a seção transversal retangular de uma viga não resiste à tensão de cisalhamento esperada. Sabe-se que a tensão de ruptura do material ao cisalhamento é de !$ \tau_{rup} = 80 MPa !$ (megapascal) e o ator de segurança FS = 2. Sem alterar a altura da viga (h = 50 centímetros) e utilizado-se somente os conhecimentos de resistência dos materiais, é possível calcular a largura mínima admissível (b) de modo que a viga resista a uma força de cisalhamento de V = 5000 kN (quilonewtons).

Esse valor, em centímetros, é:

Após o ensaio em laboratório de uma peça que estava em ruína, obteve-se o estado plano de tensões esquematizado na figura a seguir:

Figura. Estado plano de tensões

Os valores das tensões principais máxima !$ (\sigma _{max}) !$ e mínima !$ (\sigma_{min}) !$ para este estado plano de tensões são respectivamente:

Em uma visita a um galpão industrial, verificou-se que uma das peças da sua estrutura deveria ser analisada quanto à variação das suas dimensões. Esta peça, cujo módulo de elasticidade longitudinal é de 200 GPa (gigapascal), sofre um carregamento axial de compressão P de 200 kN (quilonewtons), aplicado no centróide da seção. A dimensão do comprimento é a = 2m (metros) e as dimensões da seção transversal são b = 100 mm (milímetros) e c = 200 mm (milímetros), conforme esquematizado na figura 5 a seguir.

Figura. Representação da pela a ser analisada

Sabendo-se que o material se comporta elasticamente e que o coeficiente de Poisson desse material é 0,5, as variações em módulo dos comprimentos a, b e c, em milímetros, são respectivamente:

Um engenheiro foi contratado para verificar in loco uma edificação em ruína com muitas partes da sua estrutura faltando, salvo um pórtico lateral, conforme modelo estrutural apresentado na figura a seguir, que talvez possa ser reaproveitado para a construção de um novo centro cultural.

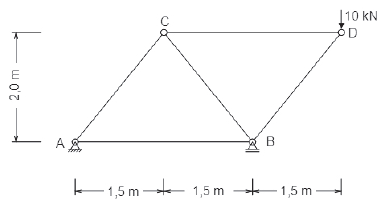

Figura: Modelo estrutural do pórtico lateral

Como havia a necessidade de uma resposta imediata não havia programa de cálculo estrutural disponível no momento, o engenheiro utilizou seus conhecimentos de hiperestática e do Método das Forças para resolver o problema e dar seu veredicto sobre o pórtico hiperestático. Sabendo-se que para utilizar o Método das Forças é necessário escolher um Sistema Principal que seja isostático e estável, assinale, dentre os modelos apresentados a seguir, o que esquematiza o Sistema Principal com seus hiperestáticos adequados para a solução do problema.
