Para uma instalação elétrica de baixa tensão, o critério de proteção contra contatos indiretos não foi atendido em um determinado circuito. A única medida que NÃO influi no cumprimento desse critério para o bom funcionamento do circuito é a(o):

Nos circuitos trifásicos simétricos e equilibrados, alimentando cargas lineares, é correto afirmar que a(s) tensão(ões) de linha tem(têm):

Um circuito CA monofásico é alimentado pela fonte de tensão !$ v(t)=200 \sqrt2 \sin(314t)V !$ e a corrente circulante correspondente é !$ i(t)=10 \sqrt2 \sin \left(314t+{\large{7 \pi \over 4}} \right) !$ A.

Assinale a alternativa que apresenta, corretamente, a impedância equivalente da carga e sua respectiva característica.

Considere um circuito CA com os seguintes dados:

• Valor eficaz da tensão de alimentação: 200 V.

• Valor eficaz da corrente de carga: 10 A.

• Fator de potência 0,87 com característica indutiva.

• Freqüência de operação do circuito: 50 Hz.

A capacitância aproximada do capacitor que, colocado em paralelo com a carga, torna o fator de potência do circuito unitário, é:

De acordo com a lei das correntes de Kirchhoff, a soma das correntes que chegam a um determinado nó do circuito deve ser igual à soma das correntes que partem desse mesmo nó.

A equação que resulta da aplicação dessa lei sobre o nó 2 (V₂), no circuito ilustrado acima é:

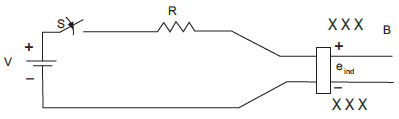

A figura acima ilustra uma bateria com tensão V, uma chave S e uma resistência R, conectadas a um par de trilhos lisos e sem atrito. Os trilhos encontram-se submetidos a um campo magnético constante e de densidade uniforme, cujo sentido das linhas de forças está indicado na figura. Sobre os trilhos repousa uma barra metálica capaz de conduzir corrente elétrica.

A circulação de corrente no circuito inicia-se no instante em que a chave S é fechada. A partir deste instante, é correto afirmar que:

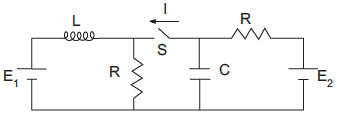

Considere a figura e os dados abaixo.

R= 10

E₁= 10 V

E₂= 30 V

No circuito da figura, admita, inicialmente, que a chave S encontra-se aberta e que o mesmo atingiu o regime permanente de operação.

É correto afirmar que o valor da corrente I que circula pela chave imediatamente após o seu fechamento é:

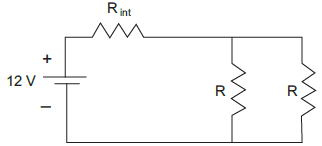

No circuito acima, cada um dos resistores R dissipa 50 W, e ambos estão submetidos à tensão de 10 V. Sendo assim, o valor da resistência interna R_int da fonte, em ohms, é:

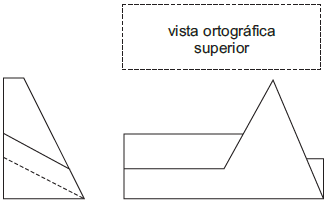

A figura acima ilustra as vistas ortográficas lateral e frontal de um determinado objeto. A vista ortográfica superior (vista de topo) correspondente a esse mesmo objeto é:

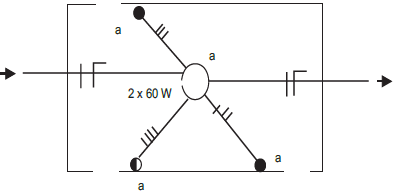

A figura acima representa a instalação elétrica de um cômodo de uma residência. A partir de sua análise, é correto afirmar que se trata de uma instalação de:
