Sobre o esquema de endereçamento MAC das redes locais Ethernet, é correto afirmar que:

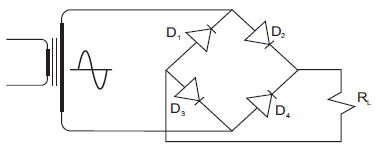

O circuito retificador para uso em fontes de alimentação AC/DC, mostrado na figura acima, utiliza uma ponte de 4 diodos que operam em CORTE e CONDUÇÃO. No instante em que o semiciclo negativo da tensão senoidal está aplicado na ponte, estarão conduzindo apenas os diodos:

A modulação do sinal para a transmissão de dados binários é uma importante etapa do processo de transmissão de dados. Com relação a este tópico, considere as afirmações a seguir:

I - As modulações ASK (Amplitude Shift Keying), PSK (Phase Shift Keying) e FSK (Frequency Shift Keying) são exemplos de modulações digitais em banda básica.

II – Os padrões de modem utilizados para acesso à internet por linha discada utilizam, tipicamente, modulação passa-faixa.

III – A modulação QAM (Quadrature Amplitude Modulation) altera somente a amplitude da portadora em função dos bits a serem transmitidos.

As afirmações corretas são:

Um sinal binário modulado em QPSK é transmitido à taxa de 9,6 kbps em um dado meio de transmissão, com taxa de erros de bits menor que 10-⁹. A partir de um determinado momento, este sinal passa a sofrer a interferência de um ruído impulsivo de 10 ms de duração, que se repete a cada T = 1 s. Considere que o intervalo em que ocorre o ruído acarrete erros para os bits transmitidos nesse intervalo. A estimativa mais precisa do número de símbolos errados, num intervalo de 3 s, é:

Um enlace de comunicação apresenta esquema de modulação 4-ASK e velocidade de transmissão de 9600 bits por segundos. A velocidade de transmissão, em baud, é:

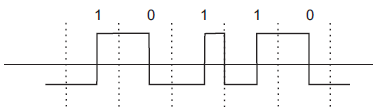

A figura abaixo mostra a transmissão em banda básica da seqüência binária 10110

freqüência em seu espectro é de 4 kHz, excursiona entre –V e +V volts. Considerando que essa forma de onda é fornecida a um PCM, cujo diagrama de blocos é mostrado na figura acima, qual é a menor taxa, expressa em termos de kbps, do sinal x(t) para que o erro de quantização não exceda 5% do maior valor de amplitude de s(t)?

Um determinado enlace óptico de 25 km utiliza uma fonte laser em sua transmissão, com potência de saída de –10 dBm e um fotodetector, em sua recepção, com sensibilidade de –22 dBm. O sistema está funcionando perfeitamente, sendo observada uma potência na entrada do fotodetector de –21 dBm. Este enlace apresentou um rompimento em sua fibra óptica. A solução adotada pela equipe de manutenção foi realizar uma emenda no ponto de rompimento. Verificou- se que ocorreu uma diminuição de 3 dB na potência do sinal existente na entrada do fotodetector. Entre as opções abaixo, qual deverá ser adotada para que o sistema retorne ao seu correto funcionamento?

As afirmativas abaixo tratam da comunicação de um sinal digital.

I - É impossível representar completamente, sem perda de informação, um sinal analógico, limitado em banda, através de sua amostragem.

II - A capacidade máxima, em bits por segundo (bps), de um canal de comunicação está associada à sua largura de banda e à razão sinal-ruído existente no mesmo.

III - O erro ou ruído de quantização depende do número de bits utilizados no processo de conversão analógicodigital.

IV - A largura de banda de um sinal digital é inversamente proporcional à sua taxa de transmissão.

A(s) afirmativa(s) correta(s), é(são):

A tabela-verdade a seguir representa a função lógica f de um circuito combinacional, onde A, B e C são entradas.

Utilizando a técnica de minimização através de Mapas de Karnaugh, a expressão mínima de f é:
