As citações abaixo se referem a duas metodologias estatísticas que podem ser aplicadas em inspeção de equipamentos na indústria petrolífera.

I - A Inspeção Baseada em Risco (IBR), Documento API 581, tem como princípio a quantificação das conseqüências de uma falha estrutural que cause um vazamento, bem como o cálculo da probabilidade de este evento ocorrer.

II - A NR-13, norma regulamentadora do Ministério do Trabalho, define os prazos máximos entre inspeções, utilizando uma metodologia para determinação do risco onde apenas conseqüências são levadas em consideração e seu risco calculado apresenta-se como estático.

III - Como a IBR considera que a probabilidade de falha é função da evolução dos danos, conjugada às conseqüências de uma eventual falha estrutural, seu risco evolui com o tempo.

IV - A NR-13 considera as conseqüências para determinar sua categorização do risco, enquanto a IBR usa a “probabilidade” de falha estrutural conjugada com as conseqüências desta falha.

Está(ão) correta(s) a(s) afirmação(ões):

A porosidade no metal depositado pode ocorrer:

I - devido à geração de gases como resultado de reações químicas na poça de fusão, sendo a presença de monóxido de carbono (CO) na poça de fusão um exemplo típico de gases gerados por reações químicas;

II - devido à segregação causada pela transformação gradual dos componentes, como a que ocorre desde a vizinhança da linha de fusão até o centro do cordão de solda, bem como dentro e no contorno do grão cristalino dendrítico;

III - pela expulsão de gás de solução, à medida que a solda solidifica, como, por exemplo, na soldagem de ligas de alumínio, quando o hidrogênio originado da umidade é absorvido pela poça e, mais tarde, liberado.

Está(ão) correta(s) a(s) afirmação(ões):

Caso fosse necessária, no ponto de instalação, a garantia de estanqueidade em ambos os sentidos, deveria ser utilizada a válvula:

Em relação à ocorrência de trincas a frio na zona termicamente afetada, assinale a afirmação INCORRETA.

Em relação aos processos de soldagem utilizando arame tubular, assinale a afirmativa correta.

Na soldagem de linha de dutos são utilizados processos de soldagem com proteção gasosa. Em relação ao processo MAG, observe as afirmações a seguir.

A fabricação de tubos de aço sem costura, utilizados na Indústria Petrolífera em tubos de produção (tubing) e revestimento de poços (casing), é realizada em um laminadormandrilador. A respeito deste processo, analise as afirmativas a seguir.

I - São produzidos por processo de laminação a quente, a partir de um tarugo cilíndrico, com dimensão externa próxima do produto final, que é laminado por rolos oblíquos e perfurado ao mesmo tempo por uma ponteira fixa.

II - São resfriados em leito de resfriamento, até temperatura ambiente, e, por terem uniforme distribuição de massa em torno de seu centro, mantêm temperatura praticamente constante ao longo de todo o seu comprimento e em qualquer ponto de sua seção transversal.

III - Possuem baixo nível de tensões residuais e melhor performance estrutural, o que os distingue de tubos de aço com costura, produzidos a partir de chapas de aço calandradas e costuradas no encontro das mesmas.

IV - O tubo sofre operações de calibragem dos diâmetros interno e externo em laminadores e mandris até chegar ao formato final, com paredes mais finas.

Estão corretas as afirmativas:

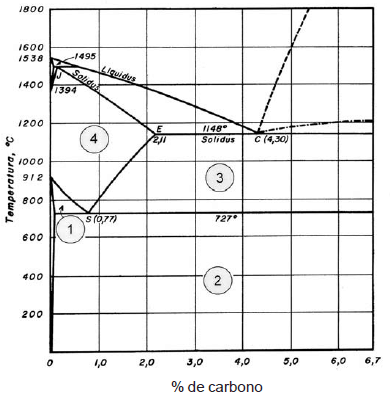

A figura a seguir apresenta esquematicamente o diagrama de equilíbrio Fe-C.

Observe as regiões (1), (2), (3) e (4) indicadas no diagrama. Com relação a estas regiões pode-se afirmar:

I - Na região (1) estão presentes duas fases: uma fase sob a forma alotrópica alfa e a outra, sob a forma alotrópica gama com reticulado cúbico de face centrada.

II - Na região (3) estão presentes duas fases: uma fase sob a forma de solução sólida do carbono no ferro gama e outra, sob a forma de carboneto de ferro.

III - A região (4) é caracterizada pela presença da forma alotrópica alfa com reticulado cúbico de corpo centrado que não pode existir na região (2).

Está(ão) correta(s) a(s) afirmação(ões):

Analise as afirmativas abaixo, sobre corrosão.

I - Processos corrosivos por compostos de enxofre são freqüentemente observados em unidades de processamento químico, petroquímico ou de petróleo.

II - A dezincificação é um processo corrosivo observado nas ligas de zinco. Por exemplo, no latão, o zinco é corroído deixando sobre a superfície do material uma camada porosa de cobre.

III - Um material em corrosão sob tensão apresenta progressão do interior do material até a superfície, quando provoca sua ruptura.

Está(ão) correta(s) apenas a(s) afirmativa(s):

Em uma aplicação na qual uma tubulação será submetida à pressão interna de 150 kgf/cm² e temperatura de 300 °C, foi indicado um tubo de aço liga ao Cr-Mo, com a seguinte composição química:

C=0,15% max
Mn=0,30 a 0,60%
S=0,030% max
P=0,030% max
Si=0,25% a 1,00%
Cr=8,00 a 10,00%
Mo=0,9 a 1,10%

A seleção desse aço é correta porque o Mo:
