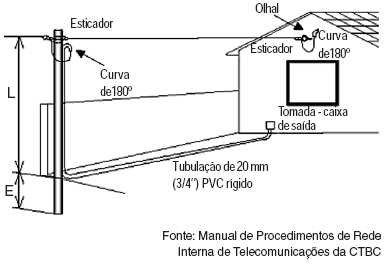

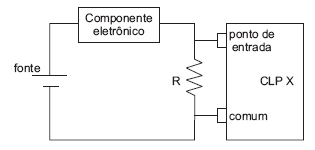

A figura abaixo apresenta um esboço de uma instalação elétrica.

Pela norma dimensional para tubos ANSI B.36, a série de um tubo corresponde à razão entre o(a):

A dilatação unitária do aço carbono, bem como de outros aços ferríticos, pode ser tomada aproximadamente como sendo de 0,01 mm/m/°C. Assim, uma tubulação de 60 m de comprimento, sujeita a uma variação de 250°C, sofrerá uma dilatação, em mm, aproximadamente, de:

Um conversor é definido como um instrumento cuja função é:

Conforme a Norma ABNT (NBR 8190), os símbolos de instrumentação representados na tabela acima correspondem, de 1 a 4, respectivamente, a:

Em um sistema de controle, o sinal pneumático, comparado ao sinal elétrico, apresenta como vantagem a:

Se o diagrama de blocos da figura acima representa o controle automático de um processo, os blocos e sinais assinalados de A a F correspondem, respectivamente, a:

Considere a figura e os dados abaixo.

Um termopar encontra-se com a junta quente inserida num forno a 300ºC e a fria, conectada a uma borneira a 75ºC. Um medidor de temperatura é ligado à borneira por intermédio de cabos de extensão apropriados ao tipo de termopar usado. Os terminais do medidor estão na temperatura de 25ºC e o medidor possui um dispositivo de compensação automática de temperatura, para efetuar as medidas. No momento da conexão dos cabos, houve uma dupla inversão, conforme indicado na figura. A tabela a seguir mostra a força eletromotriz E, em volts, gerada pelo termopar em função da temperatura da junta quente T, em graus Célsius, com a junta fria a 0ºC.
