Considere uma linha reta que une os pontos A e B, respectivamente, nos Hemisférios Sul e Norte, cujas coordenadas UTM encontram-se na tabela a seguir.

Sabendo-se que ambos os pontos encontram-se no fuso 51º W, qual o comprimento da linha AB?

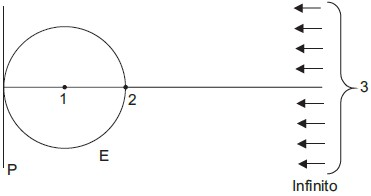

Considere a figura a seguir.

Na figura, há as seguintes representações:

- esfera E, como modelo da Terra;

- plano P, tangente à esfera E, como plano de projeção; e

- posições 1, 2 e 3, hipotéticas dos centros de projeção.

A linha que contém 1 e 2 é perpendicular ao plano P. O ponto 1 situa-se no centro da esfera E.

As projeções azimutais com pontos de vista em 1, em 2 e em 3 são denominadas, respectivamente,

Considere que uma propriedade plana e quadrada, cujo lado medido no terreno vale 50 m, é representada, em uma planta na escala 1:2000, por um quadrado. Na escala da planta, a área do quadrado, em cm², é

De acordo com o Decreto nº 89.817, de 20 de junho de 1984, que estabelece as Instruções Reguladoras das Normas Técnicas da Cartografia Nacional, para a Classe A, os valores do Padrão de Exatidão Cartográfica Planimétrico (PEC – Planimétrico) e do erro padrão, em milímetros, na escala da carta, respectivamente, são

Considerando os métodos de levantamento GPS: a) ponto preciso pós-processado; b) DGPS em tempo real e c) posicionamento instantâneo, pode-se afirmar que as qualidade das coordenadas situam-se, respectivamente, entre:

OBS: Considere todos os valores em metros.

O segmento espacial do sistema GPS é formado por uma quantidade de satélites, dispostos em órbitas com uma determinada inclinação em relação ao Equador e altitude que correspondem, respectivamente, a

Seja o ponto P de coordenadas cartesianas geocêntricas [3.687.829,88; -4.620.987,34; -2.386.876,29], definidas no sistema geodésico de Córrego Alegre. Sejam os parâmetros de transformação do sistema SAD-69 para Córrego Alegre iguais a [+138,70; -164,40; -34,40] e de SAD-69 para WGS-84 [-66,87; +4,37; -38,52]. As coordenadas do ponto P no sistema WGS-84 são

OBS: Todas as grandezas estão expressas em metros.

O Brasil passa por um período de transição (aproximadamente 10 anos) em que são aceitos, oficialmente, três sistemas de referência para a construção de documentos cartográficos. São eles:

Os levantamentos de campo são realizados sobre a crosta terrestre e orientados de acordo com a direção do fio a prumo ou vertical do lugar. Os cálculos geodésicos são conduzidos sobre uma superfície matemática denominada elipsóide de revolução. A grandeza que permite correlacionar a vertical do lugar com a normal ao elipsóide é o(a)

A superfície que corresponde ao NMM (Nível Médio dos Mares) homogêneo e livre de perturbações (marés, correntes, etc.), adotada como referência para levantamentos altimétricos, denomina-se
