No desenho, a utilização de cotas, cortes, seções e vistas auxiliares é feita para possibilitar a construção de peças e também para fazer o controle das mesmas depois de prontas. As cotas têm por finalidade permitir rápido conhecimento das dimensões de cada parte da peça, de forma que, partindo do material bruto, seja possível obter o produto acabado de acordo com o proposto no desenho. A esse respeito, considere as afirmações abaixo.

I - Nos modelos e nas peças com elementos diversos, além de indicar as cotas básicas (comprimento, largura e altura), não é necessário indicar, também, as cotas de tamanho e de localização dos elementos.

II - As seções podem ser desenhadas dentro do contorno da vista ou fora do contorno da vista.

III - Deve-se evitar, sempre que possível, cotar linhas tracejadas.

É correto APENAS o que se afirma em

Em relação aos instrumentos de medição, um erro de linearidade é classificado como a(o)

Dois recipientes possuem capacidade de 1 litro. Um deles está completamente cheio de café a 90 °C, e o outro completamente cheio de leite a 10 °C. Deseja-se obter 1 litro de café com leite a 30°C. Para isso, misturou-se certa quantidade de café de um dos recipientes a certa quantidade de leite do outro em um terceiro recipiente de volume interno maior que 1 litro. Suponha que o café e o leite tenham o mesmo valor de calor específico e a mesma densidade, e que, durante o processo, só tenha havido trocas de calor entre os líquidos supracitados. A quantidade de café, em mililitros, usada na mistura para que se obtivesse o resultado desejado foi

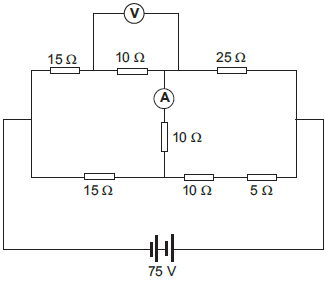

O esquema abaixo representa um circuito com uma fonte de força eletromotriz 75 V e resistência interna desprezível, no qual há resistores de 5!$ Ω !$ , 10!$ Ω !$ , 15!$ Ω !$ e 25!$ Ω !$ .

Utilizando os conceitos básicos de hidrostática, um técnico precisa calcular o valor aproximado da massa da atmosfera terrestre. Para tal, tomem-se as seguintes considerações: pressão atmosférica p₀ = 10⁵ Pa; aceleração da gravidade g = 10 m/s²; raio da Terra R_T = 6,37 x 10⁶ m; !$ \pi !$= 3. O valor aproximado corretamente calculado, em kg, é

Um bulbo de vidro está completamente cheio com 375 ml de glicerina. Acoplado ao bulbo, há um tubo de vidro em formato cilíndrico com 7,0 mm de diâmetro interno. O sistema, representado na figura abaixo, encontra-se a 0 ºC.

Dados:

- coeficiente de dilatação volumétrica do vidro !$ γ !$_V = 24 x 10^–6 °C^–1

- coeficiente de dilatação volumétrica da glicerina !$ γ !$_G = 49 x 10^–5 °C^–1

- !$ \pi !$ = 3

A altura da coluna de glicerina, em centímetros, no interior do tubo a 80 °C, está entre

Um bloco de gelo de 400 g encontra-se inicialmente a –25 ºC em um local ao nível do mar, em que a pressão atmosférica é de 1,0 atm. Deseja-se obter, ao final da transferência de calor para o bloco, água a 60 ºC.

Dados:

- calor específico do gelo c_gelo = 0,5 cal/g.°C

- calor especifico da água c_água = 1,0 cal/g.°C

- calor latente de fusão do gelo L_F = 80 cal/g

Sabendo-se que a fonte térmica que cede calor ao gelo tem potência nominal constante de 305 cal/s, e que todo o calor transferido ao bloco seja por ele utilizado, exclusivamente, ou para variar a sua temperatura ou para mudar seu estado físico, o intervalo de tempo, em segundos, necessário para que seja alcançado o desejado, é

O gráfico abaixo representa a relação entre uma escala arbitrária A e a escala Celsius C.

Uma barra de aço liga dois recipientes, um contendo gelo fundente e outro contendo vapor d’água a 100 ºC, ambos sob pressão normal. O comprimento da barra é de 40 cm e a seção transversal da barra tem 10 cm² de área. O sistema está representado na figura abaixo.
