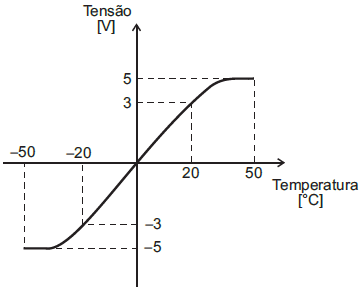

O gráfico acima apresenta a curva de calibração de um instrumento para medição de temperatura cujo ensaio considerou varições de -50 ºC a + 50 ºC, com leitura de ± 5 V. Considerando que esse instrumento apresenta comportamento linear entre ± 20 ºC, a temperatura correspondente a uma leitura de 0,6 V será de

A tensão para um circuito cuja resistência equivalente vale (120 ± 5,9)!$ Ω !$ , e a tensão, medida através de um multímetro digital de 3 ½ dígitos, que vale 120 V, é de

Um multímetro digital de 6 ½ dígitos, utilizado para medir na faixa de 200 V, terá resolução igual a

Um fluido incompressível de densidade igual a 0,8 escoa em regime permanente pelo conduto ilustrado na figura acima, onde a velocidade no ponto A é de 3 m/s e a velocidade no ponto B é de 2 m/s. Sabendo-se que a pressão no ponto A é de 6 mH₂O e a pressão no ponto B é de 4,8 mH₂O, a perda de carga do sistema é de

Dado: a aceleração da gravidade é igual a 10 m/s².

Um técnico de manutenção está lendo o desenho isométrico da tubulação de uma instalação industrial, ao verificar a representação acima, que define uma válvula do tipo

Analise as sequências de comandos a seguir, relacionadas ao programa AutoCAD.

I – Line, extrude, UCS move, arc, extrude, union.

II – Retangle, circle, circle, region (retangle e circles), subtract, extrude (region).

III – Pline, extrude (pline), move UCS, circle, circle, extrude (circles), subtract.

Qual(Quais) dessas sequências é(são) usada(s) para construir a peça 3D da figura acima, no AutoCAD?

A respeito de transmissores eletrônicos analógicos, analise as afirmativas a seguir.

I - Podem ter alimentação a 2, 3 ou 4 fios.

II - Podem ser dotados de indicação local (analógica e digital) ou cegos (sem indicação local).

III - Os sinais de saída podem ser apenas do tipo 4-20 mA e 1-5 V.

Está correto o que se afirma em

Calcule o momento fletor na seção de engaste da viga representada acima.

Um termostato é constituído de duas tiras geometricamente idênticas, de materiais distintos, soldadas nas suas faces em contato. A figura abaixo representa esquematicamente um termostato, como duas vigas engastadas em uma extremidade comum. A função do termostato é deformar-se quando a temperatura ambiente é diferente daquela da sua montagem.

Qual é a natureza dos esforços solicitantes sob uma seção arbitrária do termostato, quando exposto a uma temperatura uniforme, mas diferente daquela de montagem?
