O circuito lógico acima é equivalente a uma porta

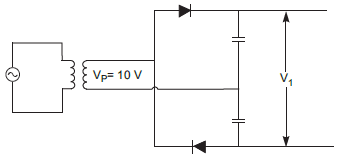

Dado que o valor de pico da tensão no secundário do transformador é 10V e considerando os diodos ideais, o valor da tensão V₁ é

O valor da frequência da fonte para o circuito acima ter um fator de potência FP = 1 é

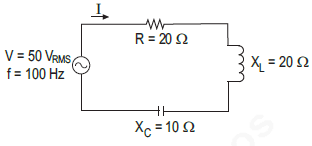

Os valores aproximados da corrente de linha I e do fator de potência do circuito acima são, respectivamente,

No circuito abaixo, a fonte CA tem tensão de pico Vp = 101,2 V e o SCR tem corrente de gatilho com disparo I_GT = 140 !$ μ !$A e tensão de gatilho de condução V_GT = 0,6 V.

Então, dado que !$ \sin !$(15°) = 0,26, o valor do ângulo de disparo do SCR é

Dado o circuito acima, os valores da resistência e da tensão de Thevenin na carga RL é, respectivamente,

A figura acima mostra um sólido 3D feito no programa AutoCAD, com a posição original da UCS (User Coordinate System - Sistema de Coordenadas de Usuário). O desenhista técnico fez uma rotação em um dos eixos da UCS, fazendo o sólido apresentar a posição da figura abaixo.

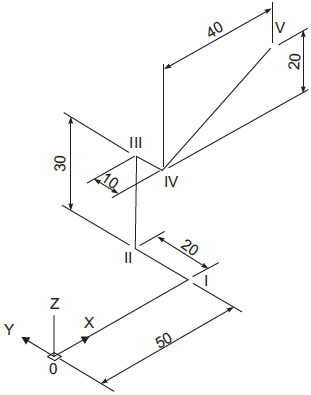

Um desenhista técnico, operando o programa AutoCAD, fez a 3D polyline, mostrada no desenho isométrico acima. Para tal, ele, além das coordenadas do ponto inicial “0”, digitou as demais, conforme a tabela a seguir.

PONTO	COORDENADAS ABSOLUTAS
I	0, 50,0
II	50, 20, 0
III	50, 30, 20
IV	30, 20 -10
V	90,10,50

Segundo a NBR 8403, em um desenho técnico, as linhas que indicam o centro de gravidade da(s) peça(s), são representadas com linha estreita, do tipo

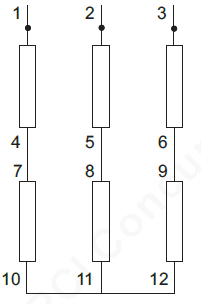

Em um motor trifásico, cada bobina do enrolamento recebe 220V, conforme mostra a figura acima. Dentre as figuras abaixo, aquela que apresenta a ligação das bobinas de forma que a tensão de alimentação do motor seja, aproximadamente, igual a 760V, é
