A seleção de um sensor de temperatura para instalação em uma planta industrial deve levar em consideração os diferentes princípios de medição existentes para estes medidores e as características da planta, do ambiente e do produto cujo comportamento se deseja acompanhar. Quais dos dispositivos abaixo exemplificam apenas instrumentos sensores utilizados para medir temperatura?

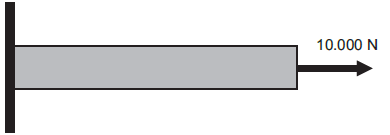

Uma viga, de 2,0 m de comprimento, submetida a uma força de tração de 10.000 N, é feita de um material cujo módulo de elasticidade é 2,0 x 10³ N/mm². Qual a deformação elástica dessa viga, considerando que a área da seção transversal é quadrada e mede 0,50 cm²?

Dado:

1 cm = 10 mm.

Em determinado material, a tensão de ruptura por tração é 1.000 N/mm². Um eixo cilíndrico feito desse material possui seção transversal circular de área 0,25 cm². Qual a força de tração máxima, em N, capaz de provocar ruptura no eixo ?

Dado:

1,0 cm = 10 mm.

Uma partícula carregada com uma carga elétrica q = 3,0 C penetra em uma região de vácuo entre duas placas planas carregadas com uma diferença de potencial, entre elas, de 10V. Qual a variação na energia cinética da partícula, em J, ao se deslocar na trajetória AB mostrada na figura?

Com relação à radiação eletromagnética, considere as afirmativas abaixo.

I - Radiação eletromagnética é uma onda na qual um campo magnético variável induz um campo elétrico também variável no tempo que, por sua vez, produz um campo magnético variável e assim sucessivamente se propagam as ondas eletromagnéticas.

II - Radiação eletromagnética é uma onda eletromagnética de natureza mecânica que necessita de um meio material condutor para se propagar, uma vez que no vácuo, ou seja, na ausência de matéria, não há propagação.

III - Radiação eletromagnética é uma onda de campos elétricos e magnéticos que oscilam longitudinalmente, ou seja na mesma direção de propagação, possuindo as mesmas características das ondas sonoras, que se propagam no vácuo a uma velocidade de 300 km/h.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

Em determinado circuito, três possíveis associações de resistores foi testada, sendo submetida à mesma diferença de potencial V.

Considerando que todas as configurações de resistências acima são idênticas, a potência dissipada total por efeito Joule em

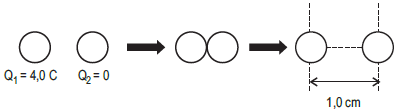

Duas esferas condutoras, inicialmente, com cargas elétricas Q₁ = 4,0C e Q₂ = 0, respectivamente, são postas em contato e logo em seguida separadas por uma distância de 1,0 cm. Qual a força de repulsão eletrostática sofrida pelas esferas?

Dados:

Constante eletrostática do ar é k = 9,0 x 10⁹ (N.m²/C²) e 1 cm = 10⁻² m.

Dois fios condutores retilíneos idênticos, vistos em corte na figura acima, transportam corrente elétrica de mesmo valor em sentidos contrários. No fio 1, a corrente está subindo e saindo do papel e no fio 2 entrando. O vetor campo magnético, produzido por essas duas correntes elétricas, no ponto P é representado por

Em uma máquina térmica ideal, um gás perfeito executa um ciclo de Carnot, operando entre duas fontes térmicas, a temperaturas de 800 K e 200 K, respectivamente.

O rendimento dessa máquina térmica é

Qual a quantidade, em cal, de calor necessária para que 100 g de gelo, a temperatura de −20 °C, eleve sua temperatura e se transforme em água liquida a 40 °C ?

Dados:

calor específico do gelo é 0,5 cal/g °C, calor específico da água é 1,0 cal/g °C e o Calor Latente de fusão do gelo é L_f = 80 cal/g.
