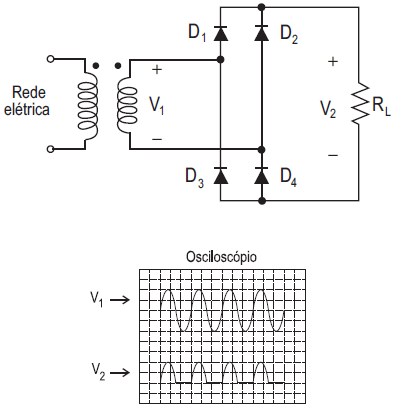

Com o objetivo de reparar o retificador da figura ao lado, um técnico realizou, inicialmente, a medição das formas de onda das tensões V₁ e V₂ usando um osciloscópio e duas ponteiras diferenciais isoladas. As formas de onda medidas estão também esboçadas na figura ao lado.

Com base nesses resultados, um possível defeito desse circuito seria estarem os diodos

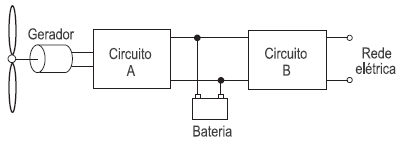

A figura ao lado representa um sistema de geração eólica residencial. O cata-vento é acoplado ao rotor do gerador, que produz uma corrente alternada sempre que o vento faz o cata-vento girar. A energia entregue pelo gerador é armazenada em um banco de baterias através do Circuito A. A energia armazenada no banco de baterias é, por sua vez, entregue para a rede elétrica através do Circuito B.

Espera-se encontrar nos Circuitos A e B, respectivamente, um

Os circuitos de comandos elétricos para acionamento de motores variam de acordo com a finalidade da operação das máquinas, proporcionando uma infinidade de topologias de circuitos. Alguns elementos, porém, estão presentes em grande parte dos acionamentos, como é o caso do relé térmico.

O relé térmico tem a função de proteger o motor acionado contra

Para o circuito Ladder apresentado na figura acima, a porta lógica que desempenha o mesmo resultado é

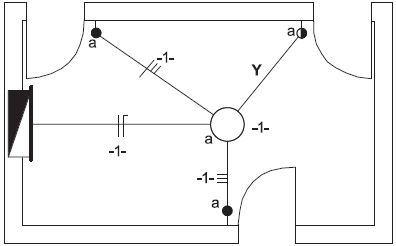

A figura acima mostra parte do diagrama unifilar do projeto elétrico de uma residência. O ponto de luz “a” é alimentado pelo circuito -1- e pode ser acionado de três interruptores diferentes, conforme indicado na figura.

A representação dos condutores do circuito -1- que passam pelo eletroduto Y é

No Sistema Internacional de Unidade, a unidade que é equivalente à relação coulomb/segundo é o

Sobre os principais dispositivos semicondutores empregados em circuitos eletrônicos, afirma-se que

Na figura acima, uma espira feita de material condutor é acelerada por uma força !$ \vec{F} !$ e se move ao longo de um campo magnético uniforme !$ \vec{B} !$, mantendo-se sempre perpendicular a esse campo.

Dessa forma, afirma-se que a corrente

Um técnico precisa medir a resistência do enrolamento de uma bobina e, para isso, montou o circuito apresentado na figura acima. Aplicando uma fonte de tensão senoidal V_S com amplitude de 50 V, o técnico mediu uma tensão V_R, sobre o resistor de teste R_T, atrasada de 60º em relação à tensão V_S e com amplitude de 20 V.

Com base nessa medida, o valor da resistência do enrolamento da bobina é

Sobre motores de corrente contínua, considere as afirmativas abaixo.

I - Os motores de corrente contínua possuem uma manutenção mais cara em comparação a dos motores de indução, devido ao uso de comutadores e escovas em sua operação.

II - No motor de excitação shunt, é necessária apenas uma fonte de corrente contínua para alimentar campo e armadura.

III - Na máquina de excitação independente, o enrolamento de campo é constituído de condutores que suportam grandes correntes em relação à corrente de armadura.

Está correto APENAS o que se afirma em
