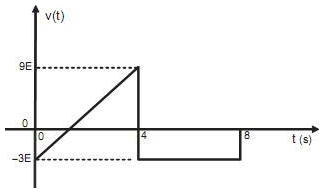

Sendo um sinal w(t), obtido pela integral para valores de t compreendidos no intervalo de tempo entre 0 e 4s, sua expressão é

Os motores de indução polifásicos para aplicação geral, quaisquer que sejam seu regime e sua construção, devem ser capazes de suportar, durante 15 segundos, sem parada ou mudança brusca de velocidade, um excesso de

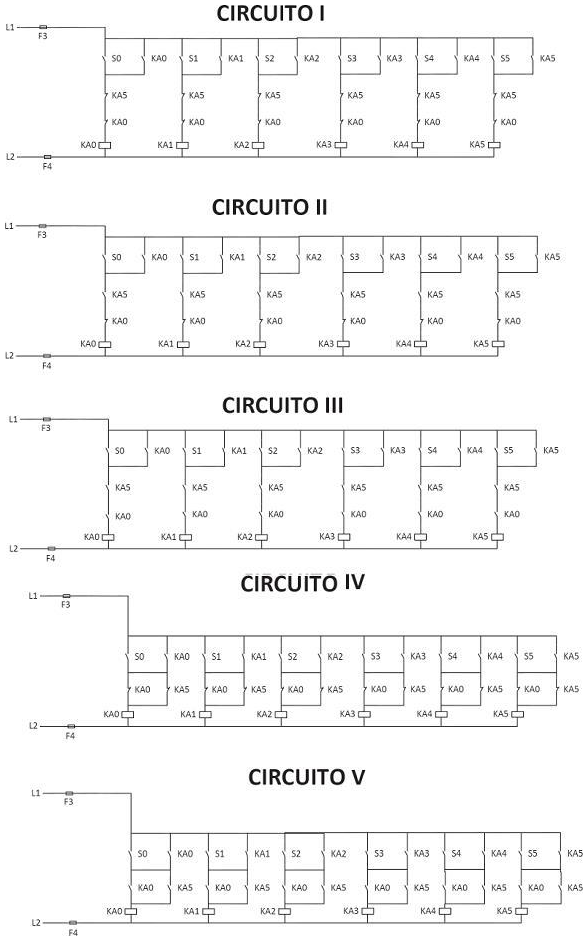

Uma fábrica solicitou a um engenheiro que determinasse, dentre os cinco circuitos auxiliares mostrados abaixo, qual atenderia ao acionamento correto das contatoras auxiliares KA0, KA1, KA2, KA3, KA4 e KA5, dentro do especificado para a atuação dos sensores de temperatura e para o estado final do circuito principal (onde todas as contatoras auxiliares devem ser desenergizadas), considerando-se os contatos normalmente abertos S0, S1, S2, S3, S4 e S5 dos sensores de temperatura T0, T1, T2, T3, T4 e T5, respectivamente. Esses contatos são acionados somente enquanto a temperatura na caldeira é igual à temperatura de calibração do sensor, respectivamente.

Um desses circuitos atende às especificações supracitadas. Trata-se do circuito

Uma fonte de tensão trifásica de sequência ABC está conectada em estrela e em equilíbrio. A tensão de linha vale V_AB = 208 ∠ -60º.

Sabendo-se que as tensões de fase V_AN, V_BN, V_CN, em módulos, valem 120 V, quais são os ângulos de fase, respectivamente?

Em uma instalação, a alimentação das cargas constituídas por impedâncias Zab, Zbc, Zca é efetuada por um circuito trifásico com ligação a três condutores, com tensão de linha de 220 V, em sequência de fases CBA.

Estando as cargas ligadas em triângulo, a potência total da instalação, em watts, será

Dados
Zab = 20∠90° ; Zbc = 44∠60°
Zca = 22∠ 0° ; Vbc = ∠ 0°
sen 60° = 0,8 ; cos 60° = 0,5

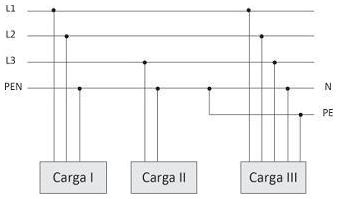

A Figura acima mostra uma instalação elétrica de baixa tensão com três cargas conectadas (I, II e III). As cargas I e II estão conectadas em uma parte da instalação onde os condutores de proteção e de neutro estão unificados em um condutor PEN; já a carga III está conectada na outra parte da instalação, onde os condutores de proteção e de neutro são distintos (PE e N). Considere que o condutor PEN está diretamente conectado ao aterramento da alimentação da instalação.

Deseja-se instalar um dispositivo de proteção diferencial residual (dispositivo DR) para a proteção da carga III. Quais condutores deverão estar ligados ao dispositivo para que ele funcione de forma adequada?

Um gerador trifásico de 10 kVA e tensão 20 kV tem sua reatância subtransitória, em p.u., igual a 0,10. Esse gerador está integrado a um sistema cuja potência base é igual a 100 kVA, e cuja tensão base é igual a 40 kV.

Sendo assim, sua reatância, em p.u., relativa às bases do sistema, é

Na modelagem do comportamento das turbinas, normalmente se considera que as variações das energias cinética e potencial são desprezíveis, e que o processo na turbina é adiabático.

Com essas considerações, pela primeira lei, constata-se que o trabalho produzido corresponde à(ao)

Um relé de impedância é ajustado para proteger o equivalente a 80% de uma linha de transmissão, cuja impedância total é de 100 Ω. O relé é alimentado por um transformador de potencial com relação de transformação de potencial RTP = 230 kV/115 V e por um transformador de corrente com relação de transformação de corrente RTC = 500/5.

O valor da impedância de ajuste do relé, em ohms, é

Um motor elétrico de indução trifásico está funcionando a plena carga, quando, em determinado momento, perde uma das fases de sua alimentação.

Nessas condições, verifica-se que a
