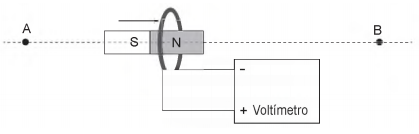

Em um experimento, um ímã percorre a trajetória reta AB, com velocidade constante, atravessando uma espira metálica conectada a um voltímetro, como mostra a Figura abaixo.

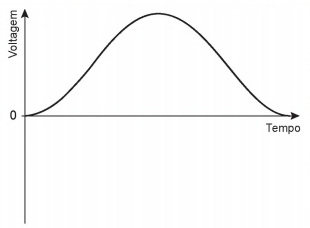

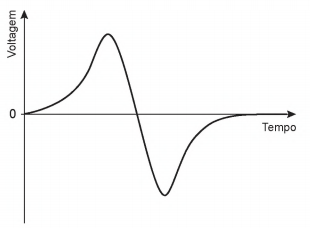

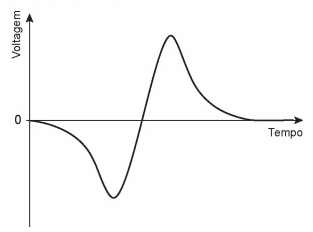

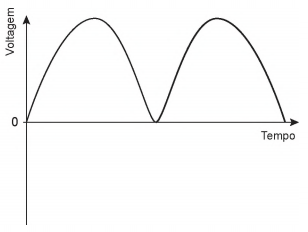

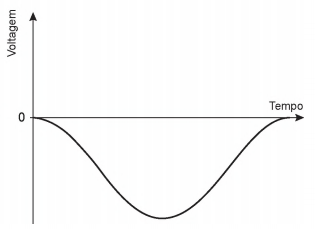

A voltagem indicada pelo voltímetro ao longo da trajetória do ímã é aproximadamente representada pelo seguinte gráfico:

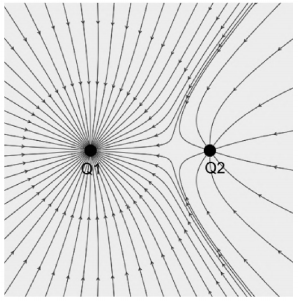

O diagrama de linhas de campo elétrico gerado por esferas puntiformes carregadas eletricamente com cargas Q1 e Q2 é mostrado abaixo.

Com base nas informações fornecidas por este diagrama, conclui-se que as cargas Q1 e Q2 são

Uma máquina utiliza um pequeno aquecedor composto por um resistor de potência e tensão nominais 15,0 W e 9,00 V. Para alimentar o aquecedor, é utilizada uma fonte de corrente contínua ideal de 30,0 V em série com um resistor R, como mostra a Figura abaixo.

O valor aproximado da resistência elétrica de R, em Q, para que o aquecedor trabalhe com potência e tensão nominais, é

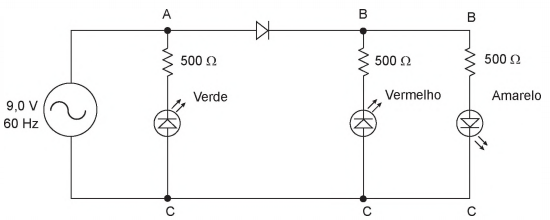

O circuito da Figura abaixo utiliza uma fonte de tensão alternada para alimentar três LEDs.

Entretanto, ao ligar o circuito, o técnico observou que nem todos os LEDs estavam emitindo luz.

Uma alteração no circuito que faria com que todos os LEDs emitissem luz seria

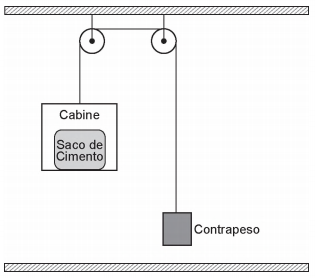

O elevador mostrado na Figura abaixo é utilizado para ajudar operários a transportar sacos de cimento do alto de uma plataforma para o chão.

O sistema é abandonado, a partir do repouso, da posição mostrada na Figura, e a cabine desce em trajetória vertical.

Se os atritos são desprezíveis e os cabos ideais, os valores aproximados da tração na corda e aceleração da cabine, durante a descida, são, respectivamente, em N e m -s²,

Dados

aceleração da gravidade g = 10,0 m .s²;

massa do contrapeso = 25,0 kg;

massa da cabine = 5,00 kg;

massa do saco de cimento = 50,0 kg.

Em plantas industriais, a temperatura é uma variável importante, que pode ser usada para monitorar a pureza de um produto ou a conversão de uma reação, sendo bastante comum o uso do instrumento termopar para sua medição.

O termopar é um sensor de temperatura que consiste em

Considere dois feixes monocromáticos da região espectral do visível, sendo o primeiro com comprimento de onda (λ₁) de 638 nm, e o segundo (λ₂) de 510 nm.

Quando são comparados, conclui-se que a radiação do primeiro, em relação à do segundo, tem maior

Dados

Constante de Planck

h = 6,6 x 10^-34 J s

Velocidade da luz no vácuo

v = 3 x 10⁸ m s^-1

Uma corrente a montante da válvula está em fase líquida na temperatura T₀ e pressão P₀. A corrente contém uma substância pura, cuja pressão de vapor da T₀ é P_v(T₀).

A perda de carga na válvula reduz a pressão em 30%.

Desprezando-se efeitos térmicos devido ao atrito pela perda de carga, ao atravessar a válvula adiabática, a corrente

O controle de um determinado processo industrial exige o monitoramento de um pequeno intervalo de temperaturas. Para isto, foi construído um termômetro com uma escala linear X. Nesta escala, 0 °X corresponde a 20,000 °C, e 100,00 °X corresponde a 20,500 oC.

O valor em °X correspondente a 20,150 °C é

Em uma determinada pesquisa, é necessário levar à superfície uma caixa de 200 kg e 8,00 x 10^-2 m³ que se encontra no fundo do mar. Para facilitar a subida, amarra-se à caixa um balão inextensível totalmente cheio de ar. Dessa forma, o conjunto sobe com velocidade constante.

Desprezando-se o peso do balão e do ar no seu interior, bem como a viscosidade do mar, o valor aproximado do volume do balão, em m³, é

Dados aceleração da gravidade = 10,0 m-s^~2

densidade da água do mar = 1,00 x 10³ kg-m ³
