Um raio luminoso se propagando no ar incide sobre um pote com água. Parte do raio luminoso é refratado. O raio refratado é, então, novamente refletido no fundo do vaso, que está a 11,2 cm da superfície, e emerge, novamente, na interface água/ar. O ângulo de incidência do feixe luminoso na superfície da água é 56º.

Qual é a distância, em cm, entre os pontos nos quais o feixe luminoso entra e sai da água?

Dado

sen(56º)=0,83

cos(56º)=0,56

sen(44º)=0,69

cos(44º)=0,72

η_ar=1,0

η_água=1,2

A transmissão do movimento de rotação entre os eixos E1 e E2 de uma máquina é realizada pelas engrenagens 1, 2 e 3, conforme ilustrado na Figura abaixo.

Os diâmetros das engrenagens são D₁ = 10 cm, D₂ = 20 cm e D₃ = 15 cm, e a relação de transmissão é tal que n₂ = 0,5 n₁ .

Se a engrenagem 3 for substituída por outra com 20 cm de diâmetro, a relação de transmissão será

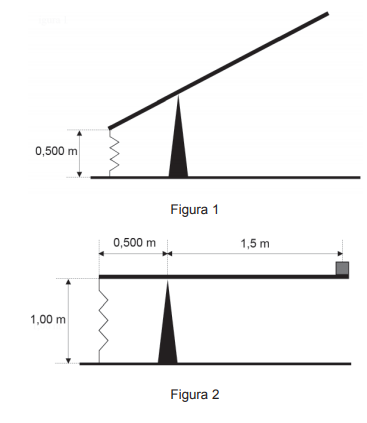

Uma gangorra, que usa em um dos lados uma mola de constante elástica K, encontra-se em equilíbrio, como mostra a Figura 1. Uma carga de 40,0 kg é colocada do outro lado da gangorra, e o sistema encontra uma nova posição de equilíbrio, mostrado na Figura 2.

Desprezando a massa da gangorra, o valor aproximado da constante elástica K, em kN/m, é

Dado aceleração da gravidade = 10,0 m.s^-2

Durante a propagação de uma onda em 3D, toda região do espaço para a qual a onda possui a mesma fase é sempre descrita por uma equação 0,5 x + 4 y – 5 z = f(t).

Portanto, respectivamente, a forma das frentes de onda e a direção (x,y,z) de propagação são dadas por:

Um plano muito grande, a ponto de ser considerado infinito, possui uma densidade superficial de carga σ = 18,0 μC/m² . Qual é o campo elétrico, em N/C, a uma distância de 2,0 cm do centro da placa?

Dado

Considere ε₀ = 9,0×10^-12 C² /(N×m² )

Na determinação da densidade do óleo, foram utilizados um dinamômetro e um cubo macio e homogêneo. O cubo tinha uma massa de 5 kg e aresta de 0,2 m. A leitura do dinamômetro, quando o cubo foi preso e suspenso no ar, foi de 50 N, pois a aceleração da gravidade no local do experimento era de 10 m/s² . Ao mergulhar o cubo no recipiente com óleo até que a metade do seu volume ficasse submersa, o dinamômetro registrou a leitura de 22 N.

Qual é, em, Kg/m³ ,a densidade do óleo?

Um balão, completamente cheio de ar, encontra-se em equilíbrio, preso no fundo de um tanque com óleo, por meio de uma corda ideal de densidade desprezível, como mostra a Figura a seguir.

A força de tração na corda, em kN, vale, aproximadamente,

Dados

Densidade do óleo: 800 kg.m^-3

Densidade do balão com ar: 120 kg.m^-3

Peso do balão com ar: 300 N

Sendo para um sistema dinâmico linear oscilatório ω_n sua frequência natural e o fator de amortecimento, com 0 ≤ < 1, a frequência natural amortecida desse sistema é dada por
